Cube67 Diagnostic Gateway

System Cube oferuje szerokie możliwości diagnostyczne. Nowy Cube67 Diagnostic Gateway znacznie je ułatwia - dostarcza informacje w przypadku awarii i przyspiesza rozwiązywanie problemów.

Wysokowydajny, zdecentralizowany system sieciowy Cube stosowany jest w wielu aplikacjach. Jego modułowa struktura i zróżnicowane możliwości instalacyjne sprawiają, że może być stosowany z licznymi modułami wejściowymi, wyjściowymi, mieszanymi oraz modułami funkcyjnymi (np. IO-Link, RS 485 itp.). Za pośrednictwem jednego przewodu przekazuje dane komunikacyjne oraz napięcie zasilania, więc do czterech gałęzi każdego węzła można podłączyć aż do 32 modułów. Głównymi zaletami Cube są: system jednoprzewodowy, całkowicie szczelne moduły, wielofunkcyjne I/O oraz wszechstronne opcje diagnostyczne.

Opracowanie i wykorzystanie danych diagnostycznych wymagało dotąd czasochłonnego programowania. Często konieczne było powtarzanie tych samych kroków w każdym nowym systemie, ponieważ sterowniki wymagały różnych koncepcji diagnostycznych. Maksymalne wykorzystanie opcji diagnostycznych sterowników nie było więc możliwe. W efekcie nie można było wystarczająco szybko identyfikować błędów, co prowadziło nawet do czasochłonnych i kosztownych przestojów.

Koniec z tym!

Nowy Cube67 Diagnostic Gateway to praktyczny moduł, dzięki któremu można w łatwy i szybki sposób odczytywać dane diagnostyczne z systemu Cube i udostępniać je użytkownikowi. Jego szczelna i przetestowana obudowa sprawia, że może być stosowany w trudnych warunkach przemysłowych. Jest zintegrowany z węzłem Cube i (maksymalnie) czterema gałęziami. Diagnostic Gateway można połączyć z poziomem komunikacji za pomocą standardowego interfejsu Ethernet.

Kompletny przegląd topologii

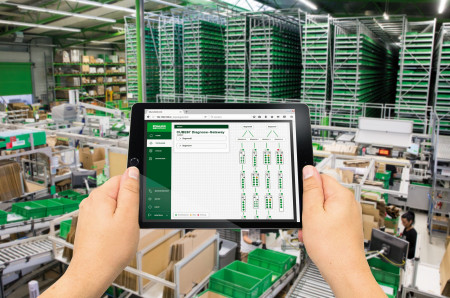

Przy starcie systemu Cube67 Diagnostic Gateway dokonuje pełnego przeglądu topologii, procesu komunikacji oraz wiadomości diagnostycznych. Moduł opracowuje dane i wyświetla je w ten sam sposób niezależnie od sterownika, bez potrzeby wykorzystania dodatkowego oprogramowania, w każdej przeglądarce i na każdej platformie. Każdy uprawniony użytkownik ma do nich dostęp na przykład za pośrednictwem HMI, tabletu lub komputera zainstalowanego w stacji kontroli.

Rozmieszczenie modułów jest automatycznie prezentowane w postaci przejrzystej topologii oraz w formie tabeli. Stąd wysyłane są kompletne dane procesowe, na przykład statusy przełączania poszczególnych wejść i wyjść. Wiadomości diagnostyczne systemu również wyświetlane są w postaci topologii oraz tabeli.

Dużą zaletą tego narzędzia jest pamięć diagnostyczna (logbook). Przechowywane są w niej błędy chwilowe, czyli takie, które występują powtarzalnie w określonych momentach, na przykład przy uszkodzeniu przewodu w prowadniku łańcuchowym lub przegrzaniu czujnika w wyniku jego ekspozycji na światło słoneczne. Tego typu chwilowe błędy nie są wyświetlane w sterowniku, jeśli nie stanowią już przeszkody (traktowane są jako naprawione). To nie jest korzystne, ponieważ często stanowią ostrzeżenie przed poważniejszym problemem.

Oznaczenia modułu i komunikaty błędów w formie tekstowej

Dane w formie tabeli można pobrać w formacie CSV. Zawarty jest w nich przegląd modułów i elementów systemu, jak również jego wszystkich wejść i wyjść. W tabeli można przypisać nazwy każdego z nich i oznaczeń wszelkich błędów w formie tekstowej, a następnie ponownie zaimportować. Dzięki temu użytkownik nie otrzymuje już zagadkowych komunikatów błędu, ale jasne informacje, na przykład: „zwarcie na jednostce hydraulicznej” lub „uszkodzenie przewodu czujnika analogowego drugiego otworu jednostki transportowej”. To usprawnia lokalizowanie błędów!

Dla usprawnienia eliminacji błędów można również w pliku CSV zaimportować precyzyjne instrukcje rozwiązań, na przykład: „zamknąć zawór” lub „wymienić przewód”. W sytuacji idealnej możliwe jest zdefiniowanie odpowiedniego numeru katalogowego wymienianego elementu.

Logi Cube67 Diagnostic Gateway mogą być przechowywane, na przykład w celach statystycznych. Można więc na przykład policzyć cykle przełączania wejść i wyjść i wykorzystać te informacje do zaplanowania cyklicznych przeglądów. Format eksportu umożliwia ponadto wykorzystanie danych również w innych systemach i ich bezpośrednie zintegrowanie z różnymi aplikacjami, na przykład ERP lub w chmurze.

Różne zastosowania

Cube67 Diagnostic Gateway przynosi korzyści na różnych etapach funkcjonowania maszyny i systemu:

• Osoba uruchamiająca wykorzystuje go do sprawdzenia topologii i wykrycia na wczesnym etapie słabych punktów, takich jak zwarcia czy błędy topologii (np. różnice pomiędzy konfiguracją nominalną i faktyczną).
• Personel serwisowy stosuje go do szybkiej identyfikacji i eliminacji błędów, zapewniając maksymalną sprawność aplikacji. Stała integracja umożliwia ponadto zdalny dostęp do maszyny i systemu oraz udostępnienia go elektrykowi.
• Operator włącza go, aby umożliwić sobie szybką reakcję na potencjalne problemy. W najlepszym razie instrukcje do rozwiązania problemu są już zaimplementowane, więc instalator może dostarczyć części zamienne dokładnie wtedy, kiedy są potrzebne.
