Moduły Bluetooth® Low Energy

Moduły Bluetooth Low Energy firmy Panasonic są zoptymalizowane pod kątem niskiego zużycia energii bez utraty wydajności i zasięgu.

1. LE Audio: PAN1783 - Dostępne wkrótce

PAN1783 to moduł Bluetooth 5.4 Low Energy (LE) oparty na jednoukładowym kontrolerze Nordic nRF5340 z kanałami izochronicznymi i dźwiękiem LE.

Informacje o produkcie:

PAN1783 to moduł Bluetooth 5.4 Low Energy (LE) oparty na jednoukładowym kontrolerze Nordic nRF5340. Jest dostępny z wbudowaną anteną chipową i z dolną podkładką RF.

Bluetooth 5.4 oferuje kanały izochroniczne i dźwięk LE. Obsługuje wysoką przepustowość 2 Mb/s, rozszerzenia reklamowe i duży zasięg. SoC typu „wszystko w jednym” zawiera zestaw najważniejszych funkcji serii nRF52 w połączeniu z większą wydajnością i pamięcią, przy jednoczesnym zminimalizowaniu poboru prądu.

Ulepszona czułość nRF5340 w połączeniu z kodowanym LE PHY sprawiają, że moduł jest bardzo atrakcyjny dla zaawansowanych komputerowych urządzeń peryferyjnych i urządzeń I/O, zaawansowanych urządzeń do noszenia i bezprzewodowych urządzeń audio. Ponadto ultra niski pobór prądu PAN1783 sprawia, że moduł jest idealnym wyborem dla urządzeń zasilanych bateryjnie.
Dzięki dwóm procesorom Cortex ® -M33, jednemu jako procesorowi aplikacji (z pracą 128 MHz lub 64 MHz, 512 kB pamięci RAM, wbudowaną pamięcią flash 1 MB), a drugiemu jako procesorowi sieciowemu (z pracą 64 MHz, 64 kB pamięci RAM, 256 kB pamięci flash), PAN1783 może być łatwo używany w trybie autonomicznym, eliminując w ten sposób potrzebę stosowania zewnętrznego procesora, oszczędzając złożoność, przestrzeń i koszty.

PAN1783 obsługuje wyszukiwanie kąta przybycia (AoA) i kąta odlotu (AoD) za pomocą Bluetooth. Ponadto PAN1783 obsługuje również komunikację bliskiego zasięgu typu 2 (NFC-A) do użytku w uproszczonych rozwiązaniach parowania i płatności (wymagana antena zewnętrzna).

2. PAN1781 (nRF52820)
ENW89857A1KF

Funkcje Bluetooth 5.3, takie jak kodowany PHY LE dla wydłużonego zasięgu lub szybki 2M PHY, są uzupełnione o obsługę kąta przybycia (AoA) i kąta odlotu (AoD) przy użyciu Bluetooth. Moc wyjściowa do 8 dBm i wysoka czułość nRF52820 w połączeniu z kodowanym PHY LE sprawiają, że moduł jest bardzo atrakcyjny w zastosowaniach, w których wymagany jest duży zasięg.

128-bitowy koprocesor AES/ECB/CCM/AAR może być wykorzystywany do szyfrowania pakietów w locie, dzięki czemu PAN1781 zapewnia zaawansowaną łączność bezprzewodową w małej obudowie, inteligentnym domu, przemyśle i wielu innych zastosowaniach.

3. PAN1782 (nRF52833)
ENW89858A1KF

PAN1782 to moduł Bluetooth® 5.3 Low Energy oparty na jednoukładowym kontrolerze Nordic nRF52833. Funkcja Bluetooth® 5.3 umożliwia wyższą szybkość transmisji symboli wynoszącą 2 Mb/s przy użyciu szybkiego LE 2M PHY. Co więcej, nowe rozszerzenia reklamowe LE pozwalają na transmisję znacznie większych ilości danych w scenariuszach bezpołączeniowych.

Dzięki procesorowi ARM ® Cortex ® -M4, 128 kB pamięci RAM i wbudowanej pamięci flash 512 kB, PAN1782 może być łatwo używany w trybie autonomicznym, eliminując w ten sposób potrzebę stosowania zewnętrznego procesora, oszczędzając złożoność, przestrzeń i koszty.

PAN1782 obsługuje wyszukiwanie kąta przybycia (AOA) i kąta odlotu (AOD) za pomocą Bluetooth. Ponadto PAN1782 obsługuje również komunikację bliskiego zasięgu typu 2 (NFC-A) do użytku w uproszczonych rozwiązaniach parowania i płatności (wymagana antena zewnętrzna).

4. PAN1770 (nRF52840)
ENW89854CxKF

PAN1770 to moduł Bluetooth 5.3 Low Energy (LE) oparty na jednoukładowym kontrolerze nRF52840 i bezantenowej wersji flagowego PAN1780.

Bluetooth 5.3 oferuje dodatkowo wyższą szybkość transmisji symboli 2 Mb/s przy użyciu szybkiego LE 2M PHY lub znacznie większy zasięg przy użyciu kodowanego LE PHY przy 500 kb/s lub 125 kb/s. Co więcej, nowe rozszerzenia reklamowe LE pozwalają na transmisję znacznie większych ilości danych w scenariuszach bezpołączeniowych. Moc wyjściowa do 8 dBm i wiodąca w branży czułość nRF52840 w połączeniu z kodowanym PHY LE sprawiają, że moduł jest bardzo atrakcyjny w zastosowaniach, w których wymagany jest duży zasięg. Ponadto bardzo niski pobór prądu przez PAN1770 sprawia, że moduł ten jest idealnym wyborem dla urządzeń zasilanych bateryjnie. Dzięki procesorowi Cortex® M4F, 256 kB pamięci RAM i wbudowanej pamięci flash 1 MB, PAN1770 może być łatwo używany w trybie autonomicznym, eliminując w ten sposób potrzebę stosowania zewnętrznego procesora, oszczędzając złożoność, przestrzeń i koszty. PAN1770 obsługuje również komunikację bliskiego zasięgu typu 2 (NFC A) do użytku w uproszczonych rozwiązaniach parowania i płatności (wymagana antena zewnętrzna).

5. PAN1780 (nRF52840)
ENW89854A1KF

PAN1780 to moduł Bluetooth® 5.3 Low Energy oparty na jednoukładowym kontrolerze Nordic nRF52840. Funkcja Bluetooth® 5.3 umożliwia wyższą szybkość transmisji symboli wynoszącą 2 Mb/s przy użyciu szybkiego LE 2M PHY. Co więcej, nowe rozszerzenia reklamowe LE pozwalają na transmisję znacznie większych ilości danych w scenariuszach bezpołączeniowych. Oprócz Bluetooth® 5.3, kwalifikowany stos profili Bluetooth® mesh obsługuje 802.15.4 i NFC-A. Dostępny jest również PAN1780-AT, wariant z dodatkowym zestawem poleceń AT.

Dzięki procesorowi ARM® Cortex®-M4F, 1 MB pamięci Flash i 256 kb pamięci RAM, PAN1780 oferuje wysoką elastyczność projektowania. Może być łatwo używany w trybie autonomicznym, eliminując w ten sposób potrzebę stosowania zewnętrznego procesora - oszczędzając złożoność, przestrzeń i koszty.

6. PAN1780AT (nRF52840)
ENW89854A3KF

PAN1780AT to moduł Bluetooth® 5.3 Low Energy oparty na jednoukładowym kontrolerze Nordic nRF52840. Funkcje Bluetooth® 5.3 umożliwiają wyższą szybkość transmisji symboli 2 Mb/s przy użyciu szybkiego LE 2M PHY. PAN1780AT jest dostarczany ze stosem poleceń AT firmy BlueRadios.

Niektóre funkcje stosu AT:
- Obsługa Bluetooth 5.3 - obsługa 2Mbps i Long Range PHY, rozszerzone pakiety reklamowe, parowanie LE Secure Connections.
- Obsługa mocy wyjściowej do 8 dBm.
- Przepustowość portu szeregowego BlueRadios do 50 kBps.
- Moduły jednomodowe mogą być teraz podłączone do 5 urządzeń jednocześnie (1 jako urządzenie peryferyjne i 4 jako centralne).
- Konfigurowalne MTU do 247 bajtów.
- Obsługa USB i NFC.
- Usługa bezprzewodowej aktualizacji oprogramowania układowego (DFU).

PAN1780AT wykorzystuje własny profil GATT opracowany przez BlueRadios do przesyłania danych; nie jest to oficjalny profil Bluetooth. Implementacja portu szeregowego BlueRadios upraszcza obsługę, umożliwiając użytkownikom strumieniowe przesyłanie danych w sposób podobny do oficjalnego profilu portu szeregowego Bluetooth (SPP) na urządzeniach BR/EDR.

Protokoły Bluetooth Low Energy

Protokół Bluetooth Low Energy jest zaprojektowany podobnie do Bluetooth Classic, z warstwą kontrolera na dole, następnie warstwą hosta, a na końcu warstwą profilu i aplikacji. Warstwy GAP i GATT są jedynymi warstwami, którymi zajmuje się wyłącznie użytkownik. Warstwa GAP kontroluje wykrywanie urządzeń, reklamę i połączenia. Warstwa GATT obsługuje wymianę danych. PAN1780AT zawiera pełny stos aż do warstwy aplikacji, jak pokazano poniżej. Interfejs programowania aplikacji AT (API) zawiera wszystkie niezbędne polecenia, aby umożliwić użytkownikowi szybkie i łatwe opracowanie w pełni funkcjonalnej aplikacji Bluetooth Low Energy.

7. PAN1326C2 / PAN1316C (CC2564C)
ENW89823A5KF & ENW89823C4KF

Seria PAN1326C2 / PAN1316C firmy Panasonic to moduł Bluetooth® Radio Frequency (RF) z interfejsem sterowanym przez hosta (HCI), który przenosi CC2564C, siódmą generację układów scalonych Bluetooth firmy Texas Instruments™, do łatwego w użyciu formatu modułu. PAN1326C2/PAN1316C jest zgodny z Bluetooth® 5.1 i oferuje najlepszą w swojej klasie wydajność RF z około dwukrotnie większym zasięgiem niż inne rozwiązania Bluetooth Low Energy. Seria jest dostępna w dwóch wersjach: jedna ze zintegrowaną anteną chipową (ENW89823A5KF), aby ograniczyć wysiłek związany z projektowaniem RF do minimum, a druga z dolną podkładką RF (ENW89823C4KF), jeśli nieprzyjazne warunki radiowe wymagają zewnętrznej anteny.

8. PAN1740A (DA14585)
ENW89852A1KF

Nowy PAN170A jest zoptymalizowaną wersją i następcą modułu PAN1740 Bluetooth®, oferującą krótszy czas uruchamiania i obsługującą do ośmiu połączeń, co pozwala na większą elastyczność w tworzeniu bardziej zaawansowanych aplikacji. Może być używany jako samodzielny procesor aplikacji lub jako pompa danych w systemach hostowanych. Oprócz wszystkich podstawowych funkcji Bluetooth® 5.0 obsługuje również High Duty Cycle i Efficient Non-Connectable Advertising. Urządzenie jest zoptymalizowane pod kątem jednostek zdalnego sterowania (RCU) wymagających obsługi poleceń głosowych i rozpoznawania ruchu/gestów. PAN1740A oferuje bardzo małą obudowę o wymiarach 9,0 x 9,5 x 1,8 [mm]. Moduł został zaprojektowany do łączenia małych aplikacji ze sobą lub ze smartfonem.

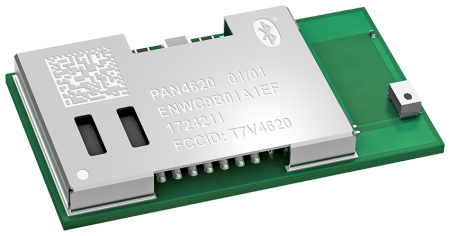

9. PAN4620 (KW41Z)
ENWC9B01A1EF

PAN4620 to dwumodułowy moduł Internetu Rzeczy firmy Panasonic, składający się z układu Kinetis KW41Z SoC firmy NXP - bezprzewodowego mikrokontrolera radiowego 2,4 GHz 802.15.4 i Bluetooth® Low Energy opartego na rdzeniu ARM® Cortex-M0+. Wykorzystanie PAN4620 o niskim poborze mocy w połączeniu z certyfikowanym stosem Thread® firmy NXP, stosem Bluetooth® Low Energy lub kombinacją obu do jednoczesnej pracy, pozwala PAN4620 spełnić wymagania aplikacji IoT bez potrzeby stosowania bramy.
