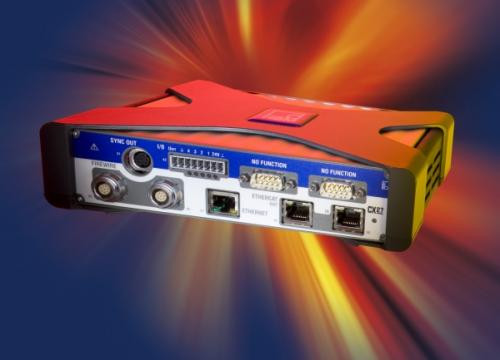

Bramka dostępowa EtherCAT CX27

Bramka dostępowa EtherCAT dla systemu akwizycji danych QuantumX

Oferta firmy HBM w zakresie systemów akwizycji danych QuantumX rozszerzyła się o bramkę dostępową EtherCAT o symbolu CX27. Służy ona do zapewnienia łączności w czasie rzeczywistym i synchronizacji wielu modułów standardu QuantumX w oparciu o szynę EtherCAT, przy czasie cyklu nie przekraczającym 1ms. Charakteryzuje się szybką i łatwą integracją w systemie.

Nowoczesny system akwizycji danych QuantumX pobiera dane z czujników i transmituje je w czasie rzeczywistym poprzez sieć EtherCAT lub Ethernet (TCP/IP) do serwera danych w celu dalszej analizy. Maksymalna częstotliwość pracy wynosi 96 kHz na kanał, a maksymalna liczba wejść pomiarowych to 199.

Dostępne są moduły z wejściami do pomiaru takich wielkości fizycznych, jak siła, moment obrotowy, ciśnienie, temperatura, przesunięcie, pozycja, szybkość, natężenie prądu i napięcie. Wszystkie kanały wejściowe są odizolowane i niezależnie od siebie konfigurowane. Digitalizacja jest przeprowadzana z rozdzielczością 24-bitową.
