Wielofunkcyjny moduł rejestratora/mostu/ekstendera do sieci CAN

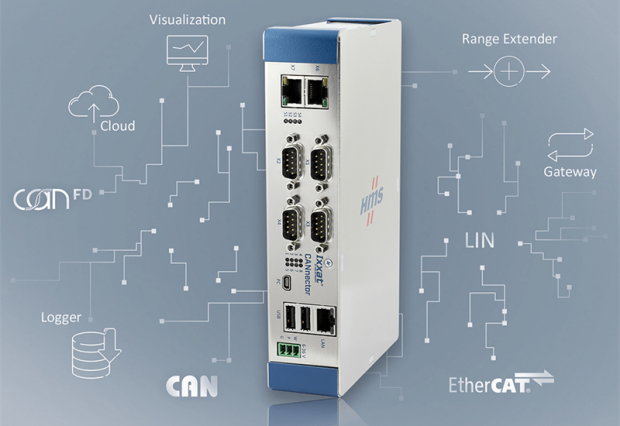

Wielofunkcyjny moduł Ixxat CANnector firmy HMS Networks może pełnić funkcję rejestratora danych, mostka i ekstendera w sieci CAN. Stanowi on uzupełnienie wcześniejszych modeli serii CAN@net NT i CANbridge NT, oferując dodatkowe interfejsy i funkcje oraz możliwość rejestracji danych.

Podobnie, jak one pracuje w trybie autonomicznym bez konieczności komunikowania się z komputerem. Oprócz wersji podstawowej, występuje też w trzech wersjach prekonfigurowanych:

• CANnector Range – ekstendera zapewniającego wydłużenie zasięgu sieci CAN (FD) za pośrednictwem sieci Ethernet,
• CANnector Bridge – mostka/bramki dostępowej CAN(FD) z wbudowanymi funkcjami m.in. obliczeń zmiennoprzecinkowych,
• CANnector Log – rejestratora danych z buforem wyzwalania, trybem oszczędnościowym i wbudowaną funkcją wake-up on CAN(FD).

CANnector jest dostępny w wersjach różniących się liczbą obsługiwanych interfejsów. W maksymalnej konfiguracji zawiera 8 portów CAN (FD), 2 x LIN, 2 x DIO, EtherCAT slave, Ethernet i USB. Interfejs EtherCAT slave jest implementowany przy użyciu modułów Anybus CompactCom produkcji HMS, co może umożliwić w przyszłości obsługę innych przemysłowych protokołów Ethernet. Komunikacja bezprzewodowa jest możliwa za pośrednictwem modułów Wi-Fi/Bluetooth instalowanych w porcie USB.

Ixxat CANnector oferuje wiele funkcji dodatkowych, umożliwiających m.in. wizualizację danych i symulację przy użyciu urządzeń mobilnych (przez WiFi) lub z wykorzystaniem usług w chmurze obliczeniowej (przez OPC-UA, MQTT lub HMS Hub).

Firma HMS udostępnia bezpłatne narzędzie dla środowiska Windows, umożliwiające łatwą konfigurację CANnectora. Standardowy zakres funkcji można rozszerzyć za pomocą zintegrowanego środowiska programistycznego i własnego kodu C użytkownika lub modeli Matlab/Simulink, które można uruchomić bezpośrednio na urządzeniu.
