4-portowy interfejs szeregowy dla modułów PowerDNA Cube i PowerDNR RACKtangle

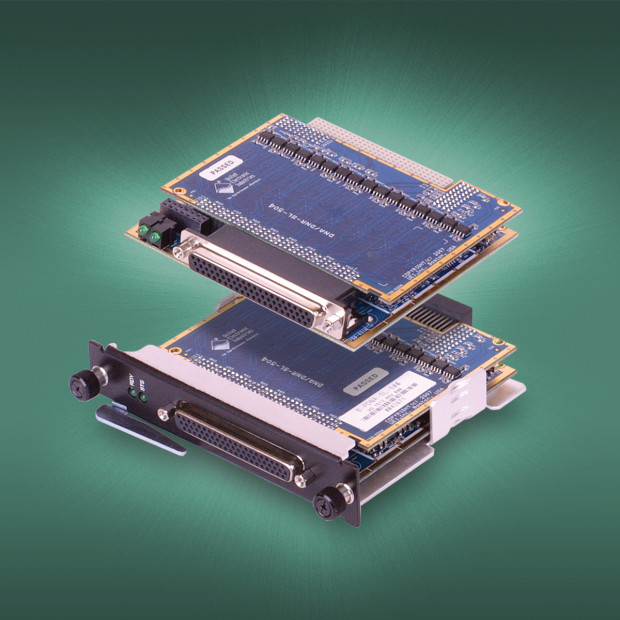

United Electronic Industries rozszerza ofertę kart peryferyjnych dla modułów standardu PowerDNA Cube i PowerDNR RACKtangle o dwie nowe karty portów szeregowych. DNA-SL-504 i DNR-SL-504 zawierają po 4 porty kompatybilne ze standardami RS-232, RS-422 i RS-485, mogące pracować w trybie synchronicznym lub asynchronicznym.
Są przystosowane do współpracy z modułami odpowiednio PowerDNA Cube i PowerDNR RACKtangle. Obsługują protokoły Bisync, HDLC i SDLC. Charakteryzują się maksymalną szybkością transmisji 4 Mbaud dla RS-422/485 oraz 256 kbaud dla RS-232.
Poszczególne porty są odseparowane galwanicznie od siebie oraz od modułów bazowych. Opracowana przez United Electronic Industries architektura "Cube" bazuje na modułach o wymiarach 102 x 102 x 102mm lub 102 x 102 x 147m wyposażonych w interfejs Ethernet.
Występują one w czterech konfiguracjach:
- podsystemu I/O slave z interfejsem Ethernet lub Modbus TCP,
- autonomicznego rejestratora danych,
- kontrolera PAC pracującego pod kontrolą systemu Linux.
Każdy z modułów zawiera jednostkę sterującą z mikroprocesorem i kontrolerem sieciowym oraz 3 lub 6 slotów rozszerzeń. Oferta firmy obejmuje obecnie ponad 25 typów kart I/O z różnymi rodzajami interfejsów.
W maksymalnej konfiguracji 6-slotowy moduł Cube może zawierać 150 wejść analogowych, 192 wyjścia analogowe, 288 cyfrowych linii I/O, 48 wejść licznikowych/kwadraturowych, 72 kanały ARINC-429, 24 kanały szeregowe lub CAN oraz 12 kanałów MIL-STD-1553.
Moduły standardu RACKtangle (12-slotowe) i HalfRACK (6-slotowe) umożliwiają montaż kart rozszerzeń o wysokości 3U. Są wyposażone w dwa interfejsy Gigabit Ethernet (z niezależnymi adresami IP), które mogą być wykorzystane do zadań komunikacyjnych lub diagnostycznych.
Pasywne złącza bez jakichkolwiek aktywnych komponentów elektronicznych zapewniają praktycznie nieograniczoną żywotność (MTBF) i bardzo krótki czas regeneracji (MTTR).
12-slotowy moduł RACKtangle mieści w maksymalnej konfiguracji do 300 wejść analogowych, 384 wyjść analogowych, 576 cyfrowych linii I/O, 96 wejść licznikowych/kwadraturowych, 154 kanałów ARINC-429, 48 kanałów szeregowych lub CAN i 24 kanałów MIL-STD-1553.
