Karta 48 wejść cyfrowych kompatybilna ze standardami obudów Cube, RACKtangle i FlatRACK

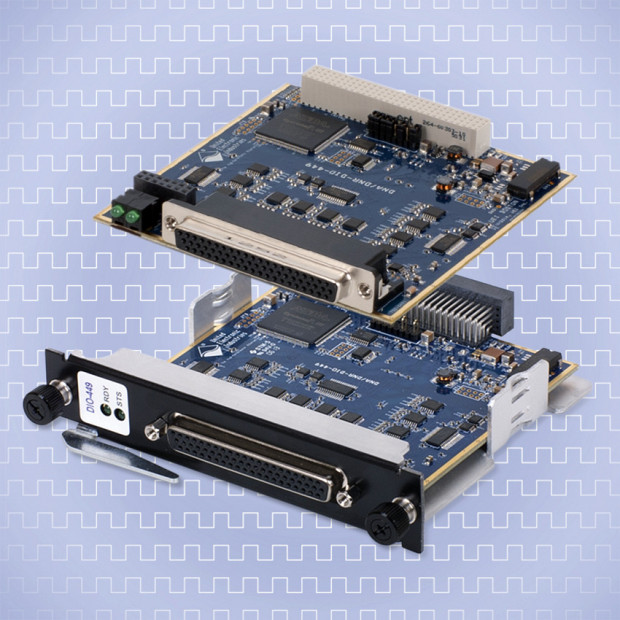

Firma United Electronic Industries (UEI) dodała do oferty kart I/O nowy model DNx-DIO-449 zawierający 48 wejść cyfrowych. Jest to karta kompatybilna ze standardami produkowanych przez UEI obudów typu Cube, RACKtangle i FlatRACK. Wyróżnia się niezwykle elastyczną konfiguracją o czym świadczy m.in. szeroki dopuszczalny zakres napięć wejściowych od 3,3 do 150 V.

Oferuje ponadto:

• monitorowanie wejść DC i AC;
• monitorowanie zamknięcia obudowy bez potrzeby instalowania dodatkowego osprzętu;
• dowolne programowanie niskiego i wysokiego poziomu logicznego oraz histerezy;
• automatyczne wykrywanie zmiany stanów z rozdzielczością czasową 200 ms;
• diagnostyczny przetwornik A/C do pomiaru napięć na każdym z wejść;
• możliwość przeprowadzania autotestu bez konieczności rozłączania okablowania;
• możliwość programowania czasów stabilizacji napięć wejściowych.

Do karty DNx-DIO-449 producent dostarcza oprogramowanie API do tworzenia aplikacji we wszystkich środowiskach programowania dostępnych dla systemu Windows oraz firmowe sterowniki dla innych popularnych systemów operacyjnych, w tym Linux, QNX, VxWorks, RTX i InTime. Pakiet UEIDAQ Framework zapewnia wsparcie dla użytkowników tworzących aplikacje z wykorzystaniem pakietów LabView, MATLAB/Simulink i DASYLab oraz innych aplikacji obsługujących standardy ActiveX i serwera OPC.

Moduły Cube
Moduły I/O standardu Cube, dostępne w wersjach wymiarowych 102 x 102 x 102 mm i 147 x 102 x 102 mm zapewniają komunikację w standardzie Ethernet. Występują w czterech różnych konfiguracjach: systemu Ethernet I/O współpracującego z komputerem PC (hostem) jako urządzenie slave, autonomicznego rejestratora danych, kontrolera PAC (Programmable Automation Controller) pracującego pod kontrolą systemu operacyjnego Linux oraz modułu I/O slave komunikującego się w standardzie Modbus TCP.

Każdy z modułów Cube zawiera jednostkę centralną z mikroprocesorem i interfejsem sieciowym oraz 3 lub 6 slotów I/O. Użytkownik wykonuje konfigurację systemu poprzez dobór odpowiednich modułów I/O instalowanych w slotach. Obecnie oferta firmy UEI obejmuje ponad 25 wariantów zapewniających szerokie możliwości konfiguracyjne. W przypadku 6-slotowego modułu Cube można stworzyć system zawierający maksymalnie 150 wejść analogowych, 192 wyjścia analogowe, 288 cyfrowych linii I/O, 48 kanałów licznika/kwadraturowych, 72 kanałów ARINC-429, 24 porty szeregowe lub CAN oraz 12 kanałów standardu 1553.

Moduły RACKtangle i HalfRACK
Moduły standardu RACKtangle (12-slotowe) i HalfRACK (6-slotowe) umożliwiają montaż kart rozszerzeń o wysokości 3U. Są wyposażone w dwa interfejsy Gigabit Ethernet (z niezależnymi adresami IP), które mogą być wykorzystane do zadań komunikacyjnych lub diagnostycznych. 12-slotowy moduł RACKtangle mieści w maksymalnej konfiguracji do 300 wejść analogowych, 384 wyjść analogowych, 576 cyfrowych linii I/O, 96 wejść licznikowych/kwadraturowych, 154 kanałów ARINC-429, 48 kanałów szeregowych lub CAN i 24 kanałów MIL-STD-1553.
