Uniwersalne karty cyfrowych linii I/O formatu PCI Express Mini Type F1

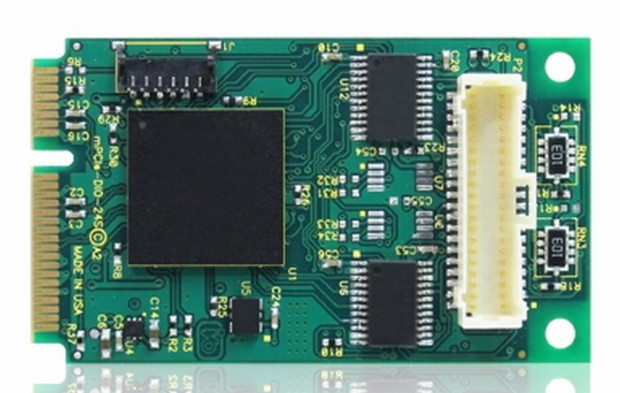

mPCIe-DIO-24 i mPCIe-DIO-24S to najnowsze karty PCI Express Mini typu F1 z oferty firmy Acces I/O Products, pozwalające łatwo rozszerzyć system komputerowy o 24 uniwersalne, cyfrowe linie I/O zgrupowane w 3 porty 8-bitowe: A, B i C. Dodatkowo, port C może być podzielony na dwie sekcje 4-bitowe. Każdy z portów może być skonfigurowany do pracy w trybie wejścia lub wyjścia.
Kompatybilność ze standardem 8255 PPI ułatwia programowanie i migrację z innych kart PCI i PCI Express z cyfrowymi liniami I/O z oferty Acces I/O. Możliwość wykrywania zmian stanów logicznych (Change of State) w modelu mPCIe-DIO-24S oraz obsługa przerwań eliminuje potrzebę stosowania procedur programowego odpytywania, niepotrzebnie obciążających jednostkę obliczeniową.
Każdy z portów może być zaprogramowany do wykrywania zmian stanów logicznych na jego liniach; po wykryciu zmiany stanu (niski-wysoki lub wysoki-niski) na dowolnej linii generowane jest przerwanie. Kanały wyjściowe mogą być programowane do wytwarzania sygnałów impulsowych (serii impulsów), PWM, częstotliwościowych lub kwadraturowych. Kanały wejściowe mogą być programowane do pomiaru długości impulsu, częstotliwości i liczby zdarzeń.
Karty mPCIe-DIO-24 i mPCIe-DIO-24S mogą znaleźć zastosowanie w automatyce przemysłowej, systemach alarmowych, do kontroli pracy maszyn, monitorowania procesów przemysłowych itp. Są przystosowane do pracy w zakresie temperatur otoczenia od -40 do +85°C. Zapewniają wydajność prądową 24 mA na liniach I/O.
