Moduł I/O formatu mPCIe z przetwornikami A/C i C/A, liniami DIO i zestawem liczników/timerów

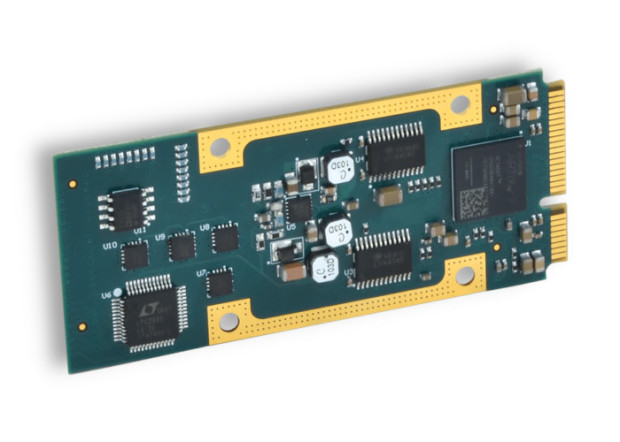

Do oferty modułów wejść-wyjść firmy Acromag wchodzi nowy model oznaczony symbolem AP730, wyróżniający się dużą funkcjonalnością. Jest to moduł Mini PCIe o wymiarach 70 x 30 mm, zawierający zestaw przetworników A/C i C/A, cyfrowych linii I/O oraz liczników i timerów. Został zaprojektowany do zastosowań w systemach sterowania i akwizycji danych o dużej gęstości kanałów i dużej niezawodności. Jest modułem klasy militarnej, mogącym znaleźć zastosowanie w aplikacjach lotniczych, wojskowych i przemysłowych.

Dostępne na rynku karty bazowe formatu PCIe, VPX, XMC, CompactPCI-Serial i mini-ITX umożliwiają zainstalowanie do 4 tego typu modułów. Dzięki szerokiej gamie linii I/O dostępnych w modelu AP730, użytkownicy mogą obecnie wykorzystać pojedynczy moduł interfejsowy AP730, zwalniając pozostałe sloty na karcie bazowej dla innych modułów np. z portami szeregowymi i ethernetowymi, interfejsem CAN, układami FPGA do cyfrowego przetwarzania sygnałów oraz specjalizowanymi modułami do awioniki.

AP730 zawiera w sumie 28 linii I/O oraz zestaw 32-bitowych liczników/timerów. 8 różnicowych wejść analogowych o zakresach napięć 0…10 V i ±10 V jest podłączonych do 16-bitowego przetwornika A/C o częstotliwości próbkowania do 800 kHz. Z kolei 4 różnicowe wyjścia analogowe są podłączone do 16-bitowego przetwornika C/A o czasie stabilizacji sygnału 7,5 µs. Przetworniki mogą być wyzwalane sygnałem zewnętrznym.

Dwukierunkowe cyfrowe linie I/O są skonfigurowane w dwie grupy 8-kanałowe, kompatybilne z poziomami TTL. Mogą one pełnić funkcję linii przerwań reagujących na poziom lub zbocze.

Wewnętrzne liczniki/timery umożliwiają pomiar okresu i częstotliwości oraz pozwalają realizować funkcje modulacji PWM, generowania przebiegów i inne.

AP730 zawiera układ DMA umożliwiający bezpośredni transfer danych między pamięcią i szyną PCIe, zmniejszający obciążenie jednostki CPU.
