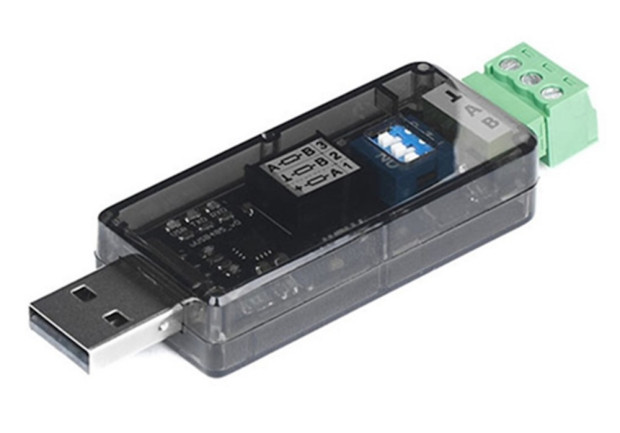

Dzięki konwerterowi wUSB485.101, zapewniona jest niezakłócona transmisja danych w oparciu o protokół Modbus/RTU i urządzenia, które z niego korzystają. Jest to rozwiązanie pracujące w trybie transmisji half-duplex, wyposażone w rezystory zarówno polaryzujące, jak i terminujące linię transmisyjną, uwzględniające przełącznik DIP switch, który pozwala na konfigurację stanu załączenia i separację galwaniczną pomiędzy obwodem zasilania, a linią, o której wspomniano.
Najważniejsze cechy produktu:
- Izolacja galwaniczna linii zasilającej i transmisyjnej.
- Dopuszczalna temperatura pracy: od -40 do 85°C.
- Nie jest wymagane dodatkowe zasilanie RS-485.
- Dostępne solidne zaciski śrubowe (terminal block).
Interfejs USB:
- Układ scalony FT230XQ.
- Obsługa trybu Full Speed.
- Obsługa VCP (Virtual Com Port).
- Prędkość przesyłania danych: 300 b/s-500 kb/s.
- Bufor nadawczo-odbiorczy 512/512 b (nadawanie/odbiór).
Interfejs RS-485:
- Najniższa, dopuszczalna impedancja linii transmisyjnej: 96 kΩ.
- Obsługa do 256 urządzeń.
- Wbudowane zabezpieczenie ESD: ±15 kV (air discharge) oraz ±8kV (contact discharge).
- Wstępne polaryzowanie linii poprzez przełącznik DIP switch.
- Terminowanie magistrali: 120 Ω.
Diody LED:
- TXD - czerwony wskaźnik sygnalizujący nadawanie.
- RXD - zielony wskaźnik sygnalizujący odbiór.
- USB - niebieski wskaźnik sygnalizujący zasilanie USB.
- PWR - niebieski wskaźnik sygnalizujący zasilanie po stronie podłączonego urządzenia.
Więcej na: wayy.pl
