Bulkscan®

Bezkontaktowy pomiar przepływu materiałów sypkich

Maksymalna wydajność transportowanego materiału przy minimalnych nakładach konserwacyjnych – bezdotykowy pomiar przepływu materiałów sypkich z Bulkscan®
Wykrywanie przepływu wydatku objętościowego materiałów sypkich na przemysłowych przenośnikach taśmowych może być bardzo wymagające, w zależności od warunków otoczenia. Ciągle pojawiający się kurz, wilgoć i pojawiające się wibracje sprawiają, że rozwiązania mechaniczne mają problemy. Konsekwencjami są czasochłonne procesy konserwacji lub ponownej kalibracji urządzenia. Za pomocą Bulkscan® dane mogę być rejestrowane w sposób ciągły przy użyciu technologii ToF (time of flight). Odległość od powierzchni materiału sypkiego mierzy się bezdotykowo. Punktem wyjścia do obliczenia strumienia objętości jest kontur odniesienia pustego przenośnika taśmowego. Profil materiału sypkiego wynika z różnicy między wartością odniesienia, a wartością zmierzoną. Przepływ objętościowy można obliczyć w połączeniu z prędkością taśmy. W ten sposób można określić optymalną prędkość i zapewnić ekonomiczne wykorzystanie.

Bezpośrednia detekcja przepływu objętościowego.
Warunki środowiska, takie jak wilgoć, wpływają na masę materiału sypkiego. Jeśli wagi taśmowe są używane samodzielnie, wprowadzone założenia dotyczące objętości mogą prowadzić do przeciążenia lub niedociążenia w procesach zużycia i do przestojów zakładu. Bezpośrednie wykrywanie objętości za pomocą Bulkscan® rozwiązuje te wyzwania.

Bulkscan® można połączyć z enkoderem w celu uzyskania dokładniejszych danych pomiarowych dla taśm przenośnikowych pracujących ze zmienną prędkością. Dostarcza aktualną prędkość taśmy do Bulkscan®. Drugą możliwością jest podłączenie do przepływomierza sygnału analogowego prądowego, informującego o dokładnej wartość prędkości.

• Zasada pomiaru bezdotykowego Bulkscan® zapewnia długą żywotność technologii czujników, a także wiarygodne dane pomiarowe.

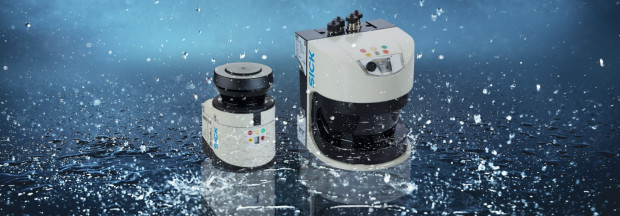

Bulkscan® zaprojektowany jest do pracy w trudnych warunkach atmosferycznych.
Czy w śniegu, czy w deszczu: Wiarygodne dane dotyczące transportu materiałów sypkich są niezbędne nawet w trudnych warunkach otoczenia i przy silnym zanieczyszczeniu. Bulkscan® jest przeznaczony do tego typu ekstremalnych sytuacji. Sprawdzona technologia 5-cio krotnego echa, dzięki której Bulkscan® filtruje zakłócenia spowodowane przez m.in. pył, mgłę, szkło lub opady atmosferyczne. Obudowa IP67 niezawodnie chroni również czujnik przed pojawieniem się kurzu czy wilgoci wewnątrz urządzenia. Zaprojektowany dla szerokiego zakresu temperatur, zintegrowany element grzewczy utrzymuje elektronikę w temperaturze roboczej nawet w warunkach niskich temperatur.

Wysokiej jakości komponenty w wytrzymałej obudowie.
Wytrzymała obudowa o stopniu ochrony IP67 sprawia, że Bulkscan® jest odporny na kurz i warunki atmosferyczne.

• Bulkscan® zapewnia maksymalną niezawodność pomiaru wydatku objętościowego, nawet w aplikacjach na zewnątrz, niezależnie od warunków pogodowych.

Zoptymalizowany proces pomiarowy, dzięki dodatkowym funkcjonalnościom przepływomierza Bulkscan®.
Bulkscan® może obliczyć wysokość materiału sypkiego w środku taśmy przenośnika lub w najwyższym punkcie na tym podajniku. W ten sposób zbyt duże elementy można wykryć w odpowiednim czasie przed zablokowaniem lub uszkodzeniem elementów na produkcji w dalszych procesach. Czujnik może również obliczyć środek ciężkości materiału sypkiego. Asymetryczne wypełnienie pasa lub nierównomierny rozkład masy może przekrzywić pas, powodując nienaturalne zużycie, grożące pęknięciem. Monitorowanie środka ciężkości stanowi podstawę do korekty obciążenia taśmy, zwiększając tym samym dostępność instalacji. Dodatkowo Bulkscan® umożliwia wykrycie skosu taśmy i ubytku materiału. Czujnik szybko wykrywa pozycję załadunku i granicę dzięki funkcji monitorowania taśmy. Zapewni to optymalne wykorzystanie surowca i poprawę działania aplikacji.

Pomiar wysokości.
Większe bezpieczeństwo na dalszych etapach przetwarzania, dzięki monitorowaniu wysokości i ostrzeganiu w przypadku nieprawidłowości.

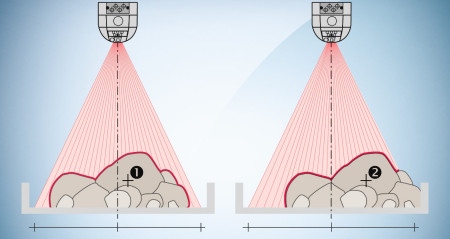

Obliczanie geometrycznego środka ciężkości.
Dzięki obliczaniu środka ciężkości materiału sypkiego, Bulkscan® umożliwia wykrycie jednostronnego obciążenia, więc zużycie taśm i rolek przenośnika jest mniejsze.

Kontrola pasa podajnika.
Ciągłe monitorowanie taśmy przenośnika pozwala na kontrolę, czy pas nie przesuwa się zbytnio od idealnej pozycji roboczej. Pozwala to na zmniejszenie zużycia instalacji, a także zapobiega osuwaniu się materiałów.

• Dodatkowe funkcjonalności Bulkscan® minimalizują przestoje i ograniczają prace konserwacyjne, ponieważ wadliwe ładunki są natychmiast wykrywane.

Liczne interfejsy komunikacyjne do wielu zastosowań.
Czujnik przepływu Bulkscan® można bardzo łatwo zintegrować z prawie każdym środowiskiem produkcyjnym dzięki wielu interfejsom komunikacyjnym. Oprócz Ethernetu dostępne są protokoły oparte na RS232/RS-422 oraz binarne wejście i wyjścia przełączające. Dostęp do urządzenia jest możliwy przez interfejs USB podczas konserwacji. Z opcjonalnym modułem analogowym BAM100 I/O, cyfrowe wartości pomiarowe mogą być konwertowane na sygnały analogowe na czterech kanałach. Umożliwia to korzystanie z Bulkscan® nawet bez zewnętrznych kontrolerów i zwiększa możliwość integracji.

• Różne interfejsy komunikacyjne w sieciach zakładowych nie stanowią problemu dla przepływomierza Bulkscan®, dzięki szerokiemu zakresowi sygnałów wyjściowych.

Masz pytania, napisz - > tech@sick.pl

Autor: : Michał Kiwiński, Kierownik Produktu - Aparatura Kontrolno-Pomiarowa
