Czujnik serii HG-T
Zapytaj o produkt
Czujnik pomiarowy laserowy typu bariera HG-T. Precyzyjne, stabilne pomiary.
1. Precyzyjne, stabilne pomiary
Laserowy czujnik barierowy serii HG-T posiada wiązkę laserową w kształcie pasa o wysokości 10 mm do pomiaru powierzchni, np. do kontroli konturów krawędzi.
Osiąga on powtarzalność na poziomie < 1 µm i liniowość poniżej ± 12 µm na całym zakresie pomiarowym.
Czujnik ten ma zasięg wykrywania 500 mm, dzięki czemu obsługuje więcej różnorodnych zastosowań niż czujniki o krótszym zasięgu wykrywania.
2. Duże możliwości w zakresie montażu

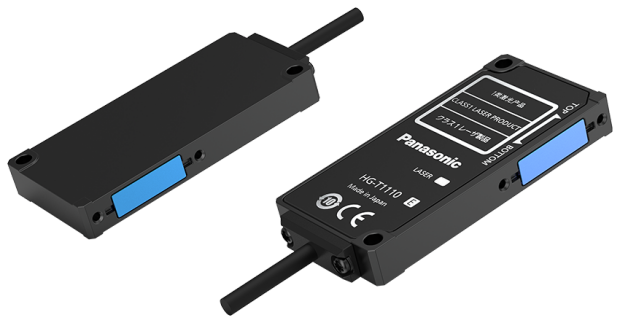

Seria HG-T wyposażona jest w dwie różne głowice czujnika, które różnią się jedynie wymiarami. Typ wąski jest o 10 mm węższy niż typ standardowy i dobrze pasuje do maszyn, w których jest bardzo mało wolnej przestrzeni.
Typ standardowy:
- Nadajnik: 8 x 30 x 60 mm (szer. x gł. x wys.)
- Odbiornik: 8 x 30 x 60 mm (szer. x gł. x wys.)
Typ wąski:
- Nadajnik: 8 x 30 x 60 mm (szer. x gł. x wys.)
- Odbiornik: 8 x 20 x 60 mm (szer. x gł. x wys.)
Opcjonalne lusterko boczne umożliwia zmianę kierunku wiązki o 90°.
Aby skrócić czas potrzebny na uruchomienie, głowice czujnika są wyposażone w funkcję wyrównywania wiązki. Głowice czujnika można łatwo zamontować podłączając je do sterownika. Sterownik automatycznie wykrywa, czy nadajnik i odbiornik zostały prawidłowo podłączone.
3. Charakterystyka elektryczna
Sterownik jest standardowo wyposażony w wyjście napięciowe. Typ wyjścia można dobrać w zależności od wymagań danego zastosowania. Zewnętrzne wejścia pozwalają użytkownikowi kontrolować emitowanie lasera, resetować urządzenia czy zapisywać dane podczas pracy. Sterownik obsługuje szybkie próbkowanie i realizuje częstotliwość do 2 kHz.
4. Doskonała wydajność
Dzięki takim funkcjom jak filtry, wykrywanie krawędzi, kontrola natężenia światła i uśrednianie wartości pomiarowych (do 1024), pomiary są wiarygodne. Jeśli proces pomiarowy nie przebiega płynnie i konieczna jest modyfikacja systemu, funkcje te pozwolą użytkownikowi wykryć to na wczesnym etapie.
5. Łatwa instalacja wielu czujników
System master-slave umożliwia szeregowe podłączenie do 15 czujników. Kolejną funkcją zwiększającą łatwość obsługi jest możliwość kopiowania ustawień z jednostki głównej do jednostek podrzędnych. Dioda LED sygnalizuje, że trwa kopiowanie.
6. Zastosowania
- Prowadzenie krawędzi elektrod baterii
- Sprawdzanie średnicy i położenia gwintów lub przewodów
- Wykrywanie ułożonych w stosy płytek
- Prowadzenie przezroczystych folii
- Pomiar otworów w elementach silnika
- Pomiar grubości materiałów takich jak folie czy siatki tekstylne
- Wysoce precyzyjny pomiar i kontrola krawędzi siatki
- Ustawianie szklanych podłoży
- Pomiar średnic
