Moduł do pomiarów parametrów sieci

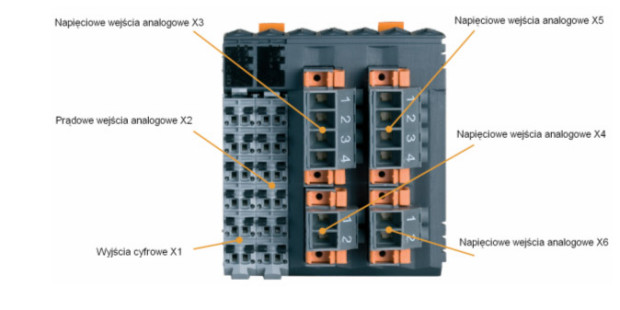

Moduł X20CM0985 firmy B&R pozwala na synchronizację dwóch sieci - dokonuje pomiarów różnicy napięć i przesunięcia fazowego, pomiaru prądu, w tym wartości średniej, pomiarów mocy czynnej, biernej, współczynnika mocy oraz częstotliwości.

Moduł ma pięć wyjść cyfrowych o napięciu 24V i obciążeniu 0,1A, jedno wyjście cyfrowe przekaźnikowe na napięcie stałe do 30V lub napięcie przemienne do 230V o obciążeniu do 1A. Wyjście przekaźnikowe może informować użytkownika o zbyt wysokim lub zbyt niskim napięciu, przekroczeniu wartości maksymalnej lub minimalnej częstotliwości, asymetrii napięcia, asymetrii prądu, wyznaczonym prądzie przewodu zerowego, zwarciu obwodu prądowego, przekroczeniu prądu znamionowego.

Jedno z wyjść tranzystorowych pełni rolę licznika i można podłączyć je do zewnętrznego licznika energii elektrycznej. Moduł wyposażono również w trzy wejścia analogowe do pomiaru prądu w sieci energetycznej poprzez przekładniki prądowe. Największą funkcjonalność dają analogowe wejścia napięciowe przeznaczone na napięcie przemienne do 480V (maksymalnie 528V) z zabezpieczeniem przeciwprzepięciowym.
