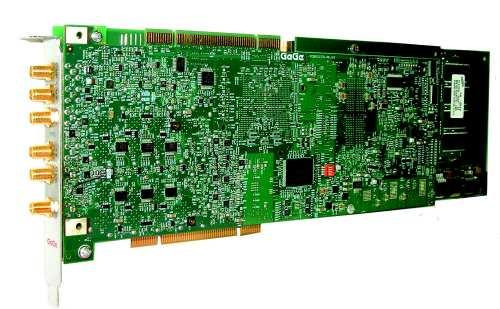

Szybkie karty digitizerów z interfejsem PCI

Firma Egmont Instruments wprowadziła do oferty serię 8-bitowych, szybkich kart digitizerów z interfejsem magistrali PCI. Urządzenia Cobra, które produkowane są przez kanadyjską firmę Gage Applied Technologies, mają po 1-2 kanały wejściowe, charakteryzują się szybkością próbkowania do 2GS/s w jednym kanale i aż do 4GB pamięci próbek.

Dostępnych jest sześć podstawowych konfiguracji kart Cobra, użytkownicy mogą więc wybrać digitizer zgodnie z konkretnymi potrzebami. Do wyboru są karty z 1 lub 2 kanałami wejściowymi i maksymalną szybkością próbkowania 2GS/s lub 1GS/s przy pracy w jednym kanale (odpowiednio 1GS/s i 500MS/s przy pracy w dwóch kanałach), z pasmem >500MHz lub 1GHz. Na karcie na każdym kanale można włączać programowo 3-biegunowy filtr Bessela o częstotliwości odcięcia 200MHz. Wszystkie karty mają 8-bitową rozdzielczość, pracują z dokładnością ENOB 7.4 bita. Inne parametry dynamiczne karty to SNR 46dB, THD -60dB, SINAD 46dB, SFDR 60dB. Pamięć próbek karty można rozbudować do nawet 4 GS. Karty mają wyprowadzone dodatkowe sygnały wejściowe i wyjściowe zegara i wyzwalania, umożliwiające współpracę z zewnętrznymi urządzeniami, a także pomiędzy kilkoma kartami Cobra pracującymi w jednym systemie, w układzie master/slave. Maksymalnie można sprząc ze sobą w jeden system do 8 kart, uzyskując tym samym do 16 kanałów próbkowanych równocześnie. Wszystkie sygnały dostępne są na złączach typu SMA, dodatkowo producent zapewnia kable przejściowe na złącza BNC. Na każdej karcie Cobra można zastosować technologię FPGA eXpert, opracowaną przez firmę Gage - eXpert Signal Averaging, pozwalającą na zaawansowane uśrednianie mierzonych sygnałów w trakcie pomiaru w czasie rzeczywistym, co znacznie zwiększa szybkość przetwarzania danych. Digitizery Cobra są w pełni kompatybilne z programem oscyloskopowym GageScope, który pozwala na wykonywanie pomiarów i analiz sygnałów. Dla tych, którzy chcą samodzielnie tworzyć własne oprogramowanie, Gage oferuje pakiety Software Development Kit (SDK) dla C/C# (kompatybilny z kompilatorem LabWindows/CVI 7.0+, dodatkowo wsparcie dla Visual Basic .NET), Matlab oraz Labview.

tel. 022 850 62 05, http://www.egmont.com.pl/gage
