Wielokanałowy system akwizycji 8 MS/s o 16-bitowej rozdzielczości

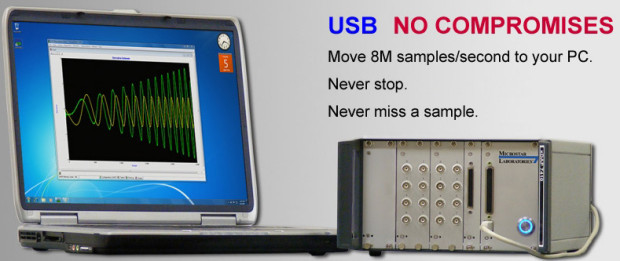

Wielokanałowy system akwizycji danych xDAP 7410 może pracować autonomicznie lub pod kontrolą komputera PC. Pracą tego urządzenia zarządza system operacyjny czasu rzeczywistego DAPL 3000 uruchomiony na mikroprocesorze Intel Celeron 575 2,0 GHz.

Podobnie, jak w przypadku starszej wersji xDAP 7400, także xDAP 7410 zawiera osiem 16-bitowych kanałów przetwarzania A/C próbkowanych równocześnie z maksymalną szybkością 1 MS/s. Wewnętrzna pamięć buforowa wystarcza na zapis 1-minutowego ciągu danych próbkowanych z pełną prędkością.

Istnieje możliwość podziału przepustowości na maksymalnie 32 kanały wejściowe, z których każdy pracuje wówczas z maksymalną szybkością próbkowania 250 kS/s. Ponadto, istnieje możliwość niezależnej konfiguracji szybkości próbkowania dla poszczególnych urządzeń wejściowych.

xDAP 7410 pozostaje kompatybilny z dotychczasowymi aplikacjami i skryptami konfiguracyjnymi DAPL 3000. Interfejs programowy DAPIO pozwala na zarządzanie konfiguracją urządzenia i transferem danych z poziomu dowolnej aplikacji uruchomionej na współpracującym komputerze, np. DAPstudio, C++, Visual Basic czy LabVIEW.

Ważniejsze dane techniczne:

• 8 przetworników A/C z równoczesnym próbkowaniem,
• maksymalna: prędkość próbkowania 1 MS/s dla każdego z przetworników, prędkość próbkowania systemu 8 MS/s, transfer danych 8 MS/s przez port USB,
• 16 multipleksowanych różnicowych kanałów wejściowych, 16 wejść cyfrowych i 16 wyjść cyfrowych,
• opcjonalny panel czołowy z 8 lub 16 wejściami BNC,
• 16-bitowa rozdzielczość bez tzw. gubienia kodów,
• zakresy napięć wejściowych od ±0,1 do ±10V, współczynnik ENOB >14,
• interwał pobierania próbek programowalny z rozdzielczością 20ns,
• dokładność podstawy czasu 50 ppm, błąd jitteru 100ps.
