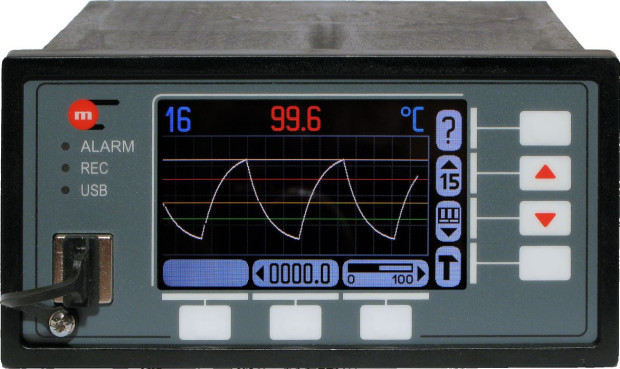

MPI-D wielokanałowy rejestrator elektroniczny komunikujący się z przetwornikami w standardzie RS485/Modbus RTU oraz w standardzie HART (zastępuje MPI-G/M)

Rejestrator elektroniczny, rejestracja danych w wewnętrznej pamięci 2GB. Współpraca z przetwornikami i urządzeniami udostępniającymi dane po magistrali cyfrowej RS485 zgodnie z protokołem Modbus RTU oraz w standardzie HART (również w trybie multidrop), 2 wejścia dwustanowe, 16 kanałów obliczeniowych.

Urządzenie MPI-D posiada 20 kanałów pomiarowych:

• 18 kanałów przeznaczonych do współpracy z przetwornikami (np. przepływomierzami, przetwornikami temperatury i wilgotności, przetwornikami ciśnienia itp.) w standardzie RS485/Modbus RTU oraz w standardzie HART (multidrop)
• 2 wejścia typu PULS (pomiar częstotliwości w zakresie od 0,001 Hz do 10 kHz).

W standardzie HART możliwy jest odczyt wielkości cyfrowych z max 15 przetworników/urządzeń podłączonych równolegle do pętli prądowej, rejestrator pozwala doczytywać zmienne:

• PV – primary variable,
• SV – secondary variable,
• TV – third variable,
• FV – fourth variable.

MPI-D może pracować zarówno jako Primary jak i Secondary Master. W przypadku odczytu wartości w protokole Modbus RTU dostępne są dwie funkcje odczytu: 03 (Read Holding Registers) i 04 (Read Input Registers), oraz możliwy jest odczyt rejestrów adresowanych w zakresie 0 … 65535.

Dodatkowo urządzenie wyposażone jest w 16 kanałów obliczeniowych umożliwiających wykonywanie operacji matematycznych na mierzonych wartościach (np. wyliczanie średniej kilku odczytywanych wielkości). Dane archiwizowane są w pamięci wewnętrznej o pojemności 2 GB.

Lokalny dostęp do zarchiwizowanych danych możliwy jest za pośrednictwem portu USB znajdującego się na płycie czołowej oraz pamięci masowej typu pendrive. 4 półprzewodnikowe przekaźniki wyjściowe umożliwiają realizację prostego sterowania typu włącz/wyłącz oraz funkcji sygnalizacji alarmowej.

Rejestrator może komunikować się z systemem nadrzędnym (komputer, sterownik PLC) poprzez port Ethernet (protokół Modbus TCP, serwer WWW) oraz port RS485 (protokoły znakowy ASCII, Modbus RTU).
