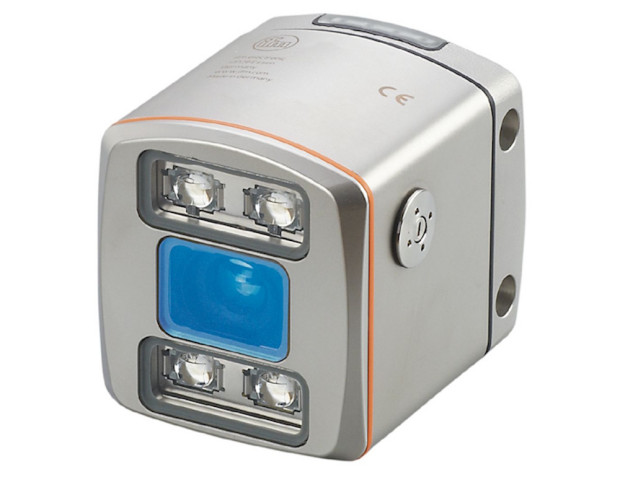

Przy pomocy kamery O3D311 pomiary odległości czynione są z zastosowaniem wiązki IR, która pochodzi z wewnętrznego źródła generacji. Jest to rozwiązanie przeznaczone w szczególności do określania poziomów bądź objętości obiektów, takie, co pozwala wyznaczyć siatkę punktów w przestrzeni, a przez to warunkuje spełnienie założonych celi. Pomiary odległości realizowane metodą czasu przelotu (ToF) są jednymi z bardziej obiektywnych i ze względu na niezależność od geometrii powierzchni zalecanymi w zakresie dopuszczonym przez warunki pracy.
Wszystkie istotne dane, w tym dane pomiarowe, przesyłane są z kamery O3D311 poprzez interfejs Ethernet, który dodatkowo służy do konfiguracji produktu. Urządzenie przeznaczone jest do pracy w pomieszczeniach, mając do zaoferowania rozdzielczość obrazu 352x264 px oraz kąty widzenia 40°×30° (są to kąty o wartościach znamionowych, bez uwzględnienia korekcji zniekształceń). Dla skutecznej realizacji pomiarów odległości stosowana jest wiązka podczerwieni o długości fali 850 nm. Średni pobór prądu wynosi 420 mA (szczytowo 2,4 A), przy napięciu zasilania: 20,4-28,8 V. Z pewnością ważny jest także zasięg działania - zawiera się on w przedziale: 30 cm-8 m. Kamera, o której tu mowa pozwala na realizację pomiarów względem obiektów o wymiarach powyżej: 20×20 cm. Obiekty te powinny znajdować się całe w polu widzenia kamery. Odległość pomiędzy kamerą, a nimi należy dobrać w granicach błędu pomiarowego. W miejscu pracy kamery należy zadbać by nie było wpływu źródeł oświetlenia zewnętrznego. Należy też unikać przezroczystych osłon, które rozpraszają wiązki podczerwone, a także zadbać o dobór miejsca instalacji O3D311, aby obiektyw kamery nie był zbyt często zabrudzony. Jest to podzespół, który działa w temperaturze otoczenia: od -10 do 50°C, równocześnie cechowany przez stopnie ochrony: IP65, IP67 oraz IP69K. Produkt, którego obsługa odbywa się za pośrednictwem narzędzi producenta, niewrażliwy na oświetlenie z zewnątrz do wartości 8 klx, instalowany szybko i sprawnie, przy czym połączenia kablowe należy zabezpieczyć przed przenoszeniem naprężeń na urządzenie i złącza w nim dostępne (absolutnie i koniecznie, nie inaczej).
