Najmniejszy na rynku dynamometr do precyzyjnego pomiaru siły w obrabiarkach

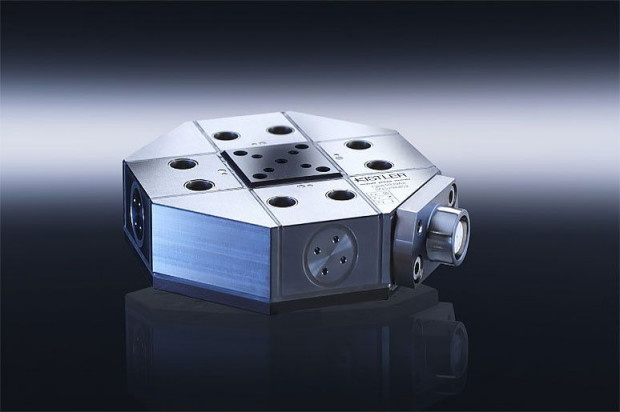

Firma Kistler zaprojektowała najmniejszy obecnie na rynku dynamometr o powierzchni jedynie 30 x 30 mm, przeznaczony do pomiaru sił w precyzyjnych obrabiarkach. Dzięki dużej częstotliwości rezonansu własnego, wynoszącej 15 kHz (2,5x więcej niż w poprzednich wersjach), MicroDyn 9109AA umożliwia prowadzenie pomiarów sił o dużej dynamice w zakresie do 500 N w osiach X/Y/Z oraz wyznaczanie momentu Mz w zakresie do 50 Nm.

Piezoelektryczne pierścienie pomiarowe, zapewniające dużą czułość pomiaru i bardzo mały poziom progowy siły, zostały zaprojektowane w sposób pozwalający w dużym stopniu skompensować wpływ zmian temperatury. MicroDyn 9109AA udostępnia różne opcje montażu. Może być montowany poziomo lub pionowo względem stołu obrabiarki za pomocą płyty magnetycznej lub śrub.

Mocowanie części roboczej do górnej powierzchni dynamometru odbywa się za pomocą śrub M4. Dla uzyskania precyzyjnych danych pomiarowych z dynamometru, producent rekomenduje zastosowanie wzmacniacza z wejściem ładunkowym, np. wysokiej klasy modelu 5080A. Ponadto, w ofercie Kistler dostępne jest oprogramowanie konfiguracyjne Dynoware z zaimplementowanymi algorytmami do wyznaczania siły i momentu.
