Pirometr dwubarwowy na zakres pomiarowy do 3000°C dla przemysłu metalurgicznego

W odróżnieniu od pirometrów monochromatycznych, pirometry dwubarwowe realizują pomiar promieniowania równocześnie na dwóch różnych długościach fali, co uniezależnia wynik pomiaru od współczynnika emisyjności. Sprawdzają się one dobrze w aplikacjach, w których mierzony obiekt jest mniejszy niż pole pomiarowe oraz w ciężkich warunkach środowiskowych, gdzie kurz, para wodna czy zawiesiny w powietrzu przesłaniają pole pomiarowe, uniemożliwiając poprawną pracę klasycznych pirometrów.

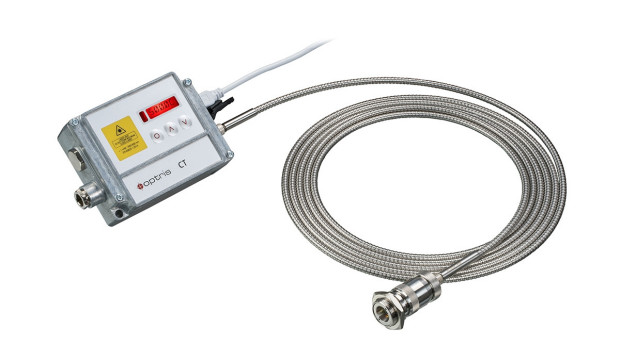

Pirometr światłowodowy dwubarwowy CTratio 1M firmy OPTRIS został zaprojektowany do zastosowań w metalurgii, produkcji szkła i grzejnikach indukcyjnych. Zapewnia zakres pomiarowy do 3000°C, a jego głowica, połączona z jednostką mikroprocesorową za pomocą 3-metrowego światłowodu w stalowym oplocie, charakteryzuje się dopuszczalną temperaturą pracy +250°C bez potrzeby dodatkowego chłodzenia. Warstwowa konstrukcja z jednym detektorem umieszczonym nad drugim, zapewnia identyczne pole pomiarowe obu detektorów.

Pirometr CTratio 1M może pracować również jako klasyczny pirometr jednobarwowy po wyłączeniu drugiego wewnętrznego detektora. Zawiera celownik laserowy pokazujący pole pomiarowe. Sygnał pomiarowy może być wyprowadzany w formacie analogowym (0/4…20 mA, 0…5/10 V) lub cyfrowo za pośrednictwem interfejsów USB, RS-232/485. Pozostałe parametry:

• zakres pomiarowy: 250…3000°C,
• zakres widmowy: 0,8…1,1 μm,
• rozdzielczość optyczna: 38:1 lub 100:1,
• dokładność: ±(0,5% odczytu +2°C),
• rozdzielczość: ±0,3% odczytu,
• stopień ochrony: IP65.

W ofercie firmy Optris jest też dostępny podobny pirometr o symbolu CTratio 2M, pracujący w zakresie widmowym 1,45…1,75 μm oraz oferujący dodatkową rozdzielczość optyczną 50:1.
