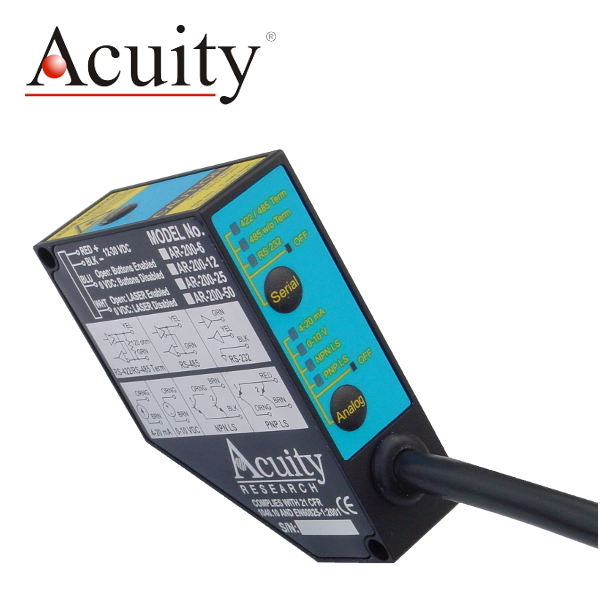

AR200 - laserowy czujnik triangulacyjny bliskiego zasięgu

Zakres pomiarowy: 6,35 - 101,60mm. Rozdzielczość: 1,9 - 30,5μm. Częstotliwość próbkowania: 0,2 - 1250Hz. Tryb eliminacji wpływu tła. Wybieralny interfejs wyjściowy. Stopień ochrony IP65.

Specyfikacja:

Model Zakres
pomiarowy Środek
zakresu
pomiarowego Liniowość

Rozdzielczość

AR200-6 6,35 mm ~21 mm ±12,7 μm ±1,9 μm AR200-12 12,70 mm ~21 mm ±25,4 μm ±3,8 μm AR200-25 25,40 mm ~34 mm ±50,8 μm ±7,6 μm AR200-50 50,8 mm ~42 mm ±101,6 μm ±15,2 μm AR200-100 101,60 mm ~79 mm ±203,2 μm ±30,5 μm



AR200 to seria laserowych czujników triangulacyjnych o wysokiej rozdzielczości oraz czułości.Dostępnych jest pięć modeli o różnym zakresie pomiarowym.Oferują rozdzielczość 2 µm w zakresie pomiarowym nieco ponad 6 mm, zaś 30 µm w zakresie około 100 mm.

Triangulacyjny czujnik AR200 emituje wiązkę widzialnego światła laserowego tworzącą punkt na powierzchni mierzonego obiektu. Odbite pod kątem światło jest rejestrowane przez wbudowaną skanującą kamerę CMOS. Na podstawie analizy pikseli uzyskanego obrazu procesor dokonuje wyliczenia odległości od obiektu. Nieprzeciążony AR200 mierzy dokładnie obiekty o lustrzanej powierzchni, od których odbijana jest prawie cała wiązka światła.
