Turbinowe czujniki przepływu

Turbinowe czujniki przepływu / turbine flow sensors

Turbinowe czujniki przepływu  są czujnikami do pomiaru przepływu lub dozowania cieczy. Ze względu na bardzo zwartą konstrukcję, bardzo szeroki zakres pomiarowy i przekonującą precyzję pomiarów możliwe są prawie nieograniczone zastosowania.

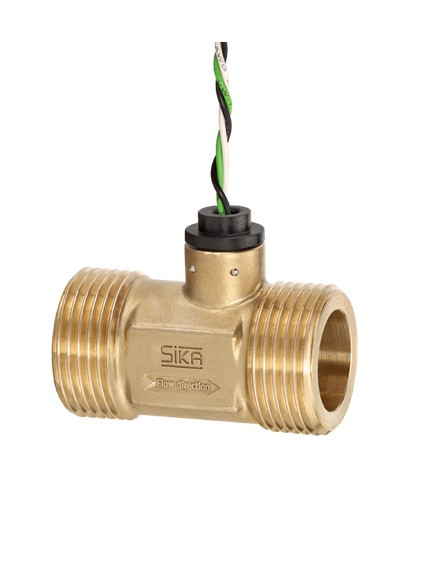

Turbinowe czujniki przepływu z serii VTY zostały specjalnie opracowane do użytku w zastosowaniach do masowej produkcji wody pitnej. Czujniki serii VTY służą między innymi do pomiaru wody z kranu.

Ciecz wpływająca do czujnika przepływu turbiny jest dzielona na pojedyncze strumienie przez prostownicę przepływu. Strumienie te równomiernie uderzają w wirnik, wprawiając go w ruch. Prędkość obrotowa wirnika jest następnie przekształcana na sygnał impulsu elektrycznego (częstotliwość): Wirnik jest wyposażony w magnesy, a czujnik efektu Halla wykrywa obroty wirnika. Udostępniony zostaje sygnał częstotliwości proporcjonalny do przepływu (sygnał fali prostokątnej). Biorąc pod uwagę równomierny napływ do łożyska, siły w dużej mierze znoszą się, a zużycie zmniejsza się do minimum. Niezwykle twarde materiały łożyskowe - szafir i twardy metal - gwarantują również wyjątkowo długą wytrzymałość.

Korzyści:

• Niskie zużycie i wyjątkowo długa żywotność dzięki wysokiej jakości łożyskom
• Praktycznie brak odchyleń w produkcji masowej ze względu na stałą częstość tętna
• Szeroki zakres pomiarowy (do 1:60)
• Niewrażliwy na uderzenia wodne
• Sprawdzony w wielu zastosowaniach i masowej produkcji
• Wysoka dokładność pomiaru, w większości niezależna od położenia montażowego dzięki zintegrowanemu prostownikowi przepływu
