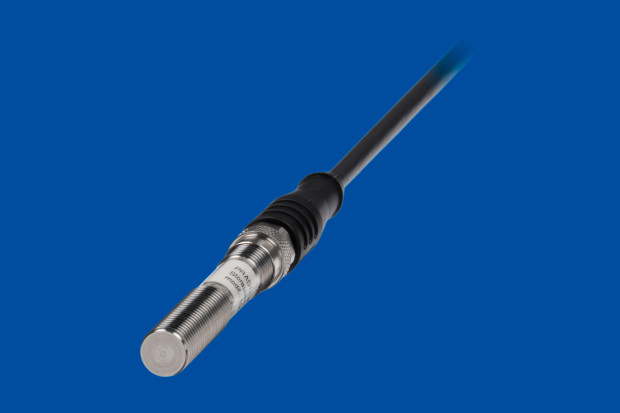

Magnetyczny czujnik kąta o wymiarach Ø10,6 x 53 mm do montażu w ciasnych przestrzeniach

Wąskie przestrzenie instalacyjne w zastosowaniach przemysłowych wymagają czujników o specjalnej konstrukcji, które muszą często wytrzymywać ciężkie warunki pracy (dużą wilgotność, ekstremalną temperaturę, zanieczyszczenia, czyszczenie agresywnymi środkami chemicznymi). Firma ASM zaprezentowała nowy typ czujnika, zdolnego sprostać tym wymogom: posirot PRAS1. Jest to miniaturowy czujnik magnetyczny o średnicy wynoszącej zaledwie 10,6 mm i długości 53 mm, nadający się do montażu w ciasnych przestrzeniach, np. w zawiasach drzwiowych. Korzysta z matrycy sensorów Halla i zewnętrznego magnesu pozycjonującego, oferując zakres pomiarowy od 0° do 360°. Magnetyczna technika pomiaru jest całkowicie bezkontaktowa i nie wymaga korzystania z komponentów ruchomych, podlegających naturalnemu zużyciu.

Czujnik PRAS1 jest odporny na udary i wibracje. Po podłączeniu do gniazda zapewnia stopień ochrony IP67 (standardowo) lub IP69 (opcjonalnie). Ze względu na dużą odporność na narażenia środowiskowe doskonale nadaje się do pracy m.in. w maszynach pakujących i rozlewniach napojów. Wariant o stopniu ochrony IP69 jest polecany do zastosowań w instalacjach wymagających intensywnego czyszczenia chemicznego, w tym w przemyśle spożywczym i farmaceutycznym.

Czujnik występuje w wersjach o zakresie pomiarowym od 0...15° do 0...360° z trzema rodzajami wyjść: 0,5...10 V, 0,5...4,5 V i 4...20 mA. Jego rozdzielczość wynosi w zależności do zakresu pomiarowego 0,03% (60... 360°) lub 0,1% (15... 45°). Błąd nieliniowości to ±0,3% zakresu pomiarowego. Alternatywnie, czujnik jest też dostępny w wariancie z wyjściem inkrementalnym lub cyfrowym (SSI).
