Zintegrowany system do pomiaru ciśnienia wtrysku i siły nacisku dyszy
Firmy Gefran i Sensormate prezentują innowacyjny, zintegrowany system IN-4000 SET do pomiaru ciśnienia wtrysku i siły nacisku dyszy, upraszczające konserwację i regulację wtryskarek do tworzyw sztucznych.
W systemach formowania wtryskowego zastosowanie maszyn elektrycznych i hybrydowych gwałtownie rośnie, ponieważ w porównaniu z odpowiednikami hydraulicznymi działają one z większą szybkością, precyzją i powtarzalnością, zapewniając jednocześnie oszczędność energii nawet o 70%.
Kontrola ciśnienia wtrysku i siły nacisku dyszy na formę, głównych zmiennych procesu, a także ich regulowanie z odpowiednią precyzją i punktualnością, są ważne dla zapewnienia stałej jakości i niezawodności produkcji. W przypadku obecnie stosowanych metod, ciśnienie wtrysku jest mierzone pośrednio podczas pracy i określane przez odpowiednią konwersję w układzie sterowania. Stosowane w tym celu czujniki siły membranowe czujniki tensometryczne do napędów elektrycznych lub czujniki ciśnienia do napędów hydraulicznych, muszą być zatem regularnie porównywane z rzeczywistym ciśnieniem wtrysku. Dodatkowo, w razie potrzeby trzeba skorygować ich parametry, co jest ogromną stratą czasu i zasobów.
Zespół badawczo-rozwojowy Gefran we współpracy z producentami wtryskarek do tworzyw sztucznych, opracował system pomiarowy plug-and-play IN-4000 SET składający się z małogabarytowych czujników, adapterów magnetycznych i wyświetlacza do bezpośredniego pomiaru ciśnienia (model IN) i siły docisku dyszy (model DAK). Sondy można łatwo montować pojedynczo lub razem przy wykorzystaniu mocowania magnetycznego między formą i dyszą wtryskową. Główną zaletą IN-4000 SET jest krótki czas potrzebny na instalację, pomiar i demontaż, wynoszący zaledwie 30-60 minut, w przeciwieństwie do kilku godzin potrzebnych do instalacji w przypadku tradycyjnych systemów.

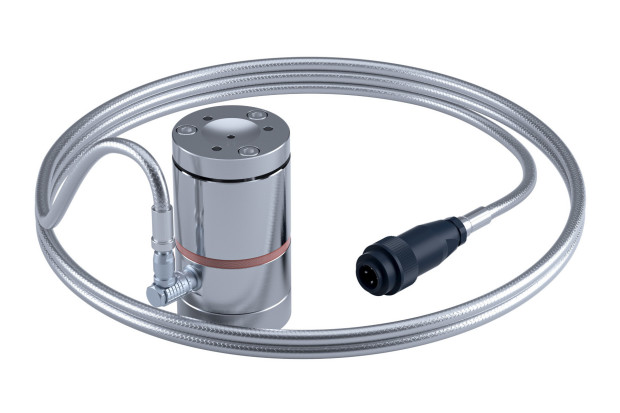

Czujnik ciśnienia dyszy IN, wykonany z wysokiej jakości stali, mierzy ciśnienie wtrysku w pobliżu dyszy w zakresie do 4000 b przy temperaturze topnienia do +400°C. Dzięki taśmie grzewczej, czujnik IN może osiągnąć temperaturę +230°C, aby zapewnić, że stopiony materiał w stożkowej komorze pozostanie płynny. Dysk izolacyjny pomiędzy czujnikiem i adapterem magnetycznym umożliwia termiczne oddzielenie części maszyny, zapewniając równomierny rozkład temperatury, sprzyjający uzyskaniu dużej dokładności pomiaru. Opcjonalna grzałka czujnika może się przydać w przypadku pomiarów wielostrumieniowych z różnymi wartościami ciśnienia wtrysku, na przykład 500, 1000, 1500 i 2000 b.
Do precyzyjnego i powtarzalnego pomiaru siły nacisku dyszy w nowoczesnych w pełni elektrycznych wtryskarkach, firma Gefran oferuje łatwy w użyciu czujnik DAK o zakresie pomiarowym 200 kN/450 kN i bardzo dobrej powtarzalności. Ponadto, oferta obejmuje wyświetlacz do wymiennych czujników IN i DAK.
