Ultradźwiękowy przepływomierz dużej dokładności do systemów chłodzenia procesowego

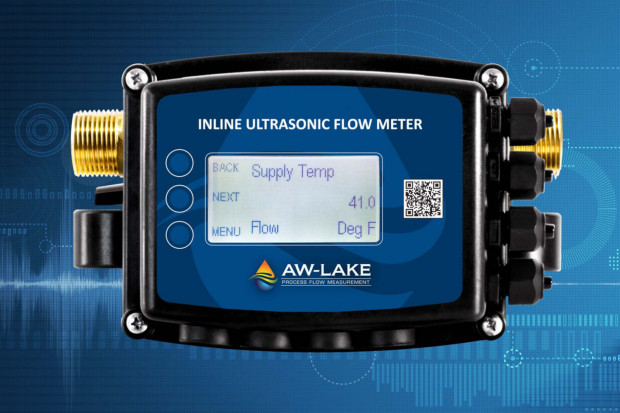

AW-Lake wprowadza do sprzedaży ultradźwiękowy przepływomierz Water Inline (WIN) do precyzyjnego pomiaru przepływu wody chłodzącej i kondensacyjnej oraz roztworów woda/glikol, zaprojektowany do systemów chłodzenia procesowego. Może on być stosowany na rurach o średnicy od 1/2" do 2,5". Nie zawiera ruchomych części, co zapewnia niezawodną pracę w długim okresie czasu i małe koszty konserwacji. Dzięki zastosowaniu dwóch przetworników ultradźwiękowych, skierowanych naprzeciw siebie w rurze przepływowej, zapewnia dużą siłę sygnału.

Model WIN oferuje bardzo dużą dokładność pomiaru, wynoszącą 1,0% odczytu przy współczynniku turndown równym 25:1 (2% odczytu przy 100:1) w szerokim zakresie przepływu przy minimalnym spadku ciśnienia. Innowacyjna konstrukcja rurki przepływowej upraszcza instalację w przypadku krótkich odcinków prostych i eliminuje przeszkody w ścieżce przepływu. Stopień ochrony IP67 zapewnia bezpieczną pracę nawet przy tymczasowym zanurzeniu w wodzie.

Wersja z wyświetlaczem LCD jest standardowo wyposażona w interfejs Modbus RTU (RS485) i dostarcza dane wyjściowe dotyczące natężenia przepływu, całkowitej objętości, godzin pracy, alarmów i diagnostyki. Wyświetlacz można też odłączyć i zamontować w maksymalnej odległości 1,5 m od czujnika. Wbudowany rejestrator umożliwia łatwy dostęp do danych przez interfejs Modbus. Wersja bez wyświetlacza jest standardowo wyposażona w wyjścia analogowe 4...20 mA i impulsowe.

Pozostałe parametry:

• powtarzalność: ±0,2%,
• turndown: 500:1,
• zakres temperatury cieczy: 0...121°C,
• zakres temperatury otoczenia: -25...+55°C,
• maks. ciśnienie robocze: 400 psi (27,6 b),
• spadek ciśnienia: <1 psi @ 122 cm/s.
