Indukcyjny system pomiaru przemieszczenia liniowego o powtarzalności 0,15 µm

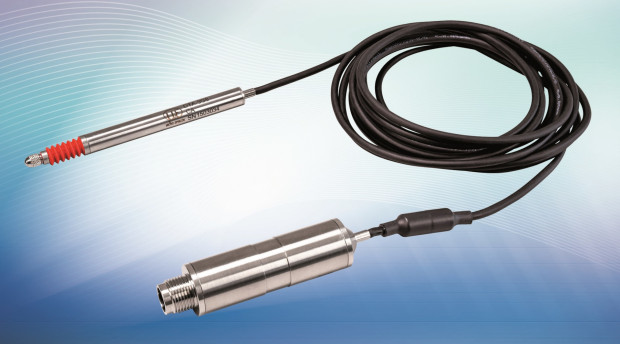

Indukcyjny system pomiaru przemieszczenia liniowego induSENSOR DTD firmy Micro-Epsilon został zaprojektowany do przemysłowych zadań pomiarowych z zakresu kontroli jakości i monitorowania produkcji. Składa się z małogabarytowego przetwornika LVDT i sterownika, połączonych 3-metrowym kablem o dużej wytrzymałości mechanicznej, pozwalającej na współpracę z e-prowadnikami. System jest dostępny w wersjach o zakresie pomiarowym ±1, ±3, ±5 i ±10 µm. Zapewnia powtarzalność lepszą od 0,15 µm (dla wersji DTD-1G8 o zakresie pomiarowym ±1 µm) i błąd nieliniowości poniżej ±60 µm. Charakterystyka częstotliwościowa jest płaska w zakresie do 300 Hz (-3 dB). Wyniki pomiaru mogą być wyprowadzane przez interfejs analogowy (0/2...10 V, 0,5...4,5 V, 0...5 V, 0/4...20 mA) lub cyfrowo za pomocą opcjonalnych modułów interfejsowych RS485, PROFINET, EtherNet/IP, Ethernet lub EtherCAT.

System zapewnia precyzyjne wyniki pomiaru również w ciężkich warunkach przemysłowych. Jest odporny na silne wstrząsy i wibracje oraz wykazuje bardzo dobrą stabilność temperaturową. Wytrzymała obudowa ze stali nierdzewnej zapewnia ochronę przed brudem i wilgocią. Ze względu na małe wymiary (średnica przetwornika to 8 mm, a kontrolera 18 mm), do instalacji jest niewielka przestrzeń montażowa.
