System pomiaru odkształceń z transmisją danych przez Bluetooth

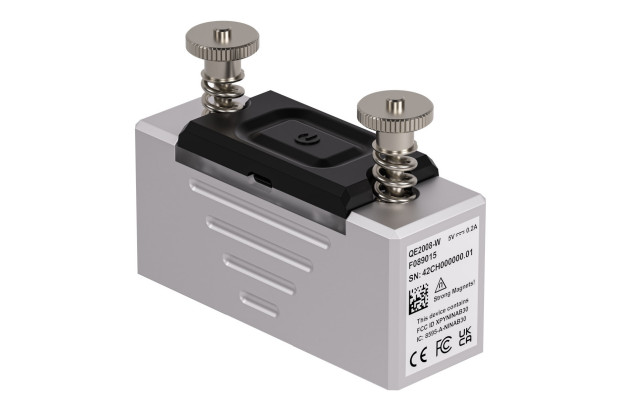

Montowany magnetycznie bezprzewodowy moduł pomiarowy QE2008-W firmy Gefran mierzy naprężenie bezpośrednio w miejscu, w którym został zamontowany, zapewniając równie precyzyjny pomiar, jak w przypadku tensometrów standardowych. W technologii Sensormate press-on tensometr jest umieszczony pod nierdzewną folią ochronną. Gdy czujnik zostanie zamontowany na metalowym obiekcie, magnesy trzymają się tak mocno, że dochodzi do kontaktu ciernego, co umożliwia wiarygodny pomiar. Montaż czujnika jest szybki, łatwy i nieniszczący.

Zastosowanie wysokiej klasy podzespołów zapewnia mały pobór mocy, wydłużając czas pracy do kilku godzin na wbudowanym akumulatorze LiPo o pojemności 330 mAh. Wbudowany akcelerometr pozwala użytkownikowi sprawdzić poprawność montażu czujnika i zapewnia dokładny wynik pomiaru. Wewnętrzna pamięć RAM umożliwia przechowywanie danych o wysokiej rozdzielczości przy szybkich pomiarach.

Typowe zastosowania modułu QE2008-W obejmują kontrolę równoległości drążków kierowniczych, analizę zginania, prasy, wtryskarki, monitorowanie strukturalne oraz pośredni pomiar obciążenia i siły.

Zintegrowana elektronika umożliwia komunikację bezprzewodową z wykorzystaniem protokołu Bluetooth 5.0. Producent oferuje aplikację pomiarową Sensormate do systemów operacyjnych Windows, Android i iOS.

Ważniejsze parametry:

• zakres pomiarowy: ±800 με,
• rozdzielczość: 0,1 με,
• dokładność: < ±0,5 %FS,
• nieliniowość: < ±0,5 %FS,
• powtarzalność: <0,2 %FS,
• zakres temperatury pracy: -20...+65°C,
• wymiary: 102 x 74 x 36 mm.
