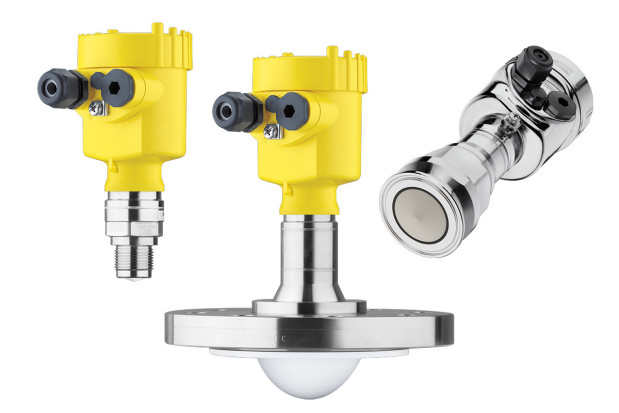

VEGAPULS 6X to uniwersalna sonda radarowa przeznaczona do ciągłego pomiaru poziomu cieczy oraz materiałów sypkich. Jest to urządzenie wszechstronne, które łączy w sobie najlepsze cechy i rozwiązania technologiczne wcześniejszej serii VEGAPULS 60, w tym modeli pracujących w częstotliwościach 80 GHz, 26 GHz oraz 6 GHz.
Dzięki zastosowaniu bezkontaktowej zasady pomiaru, urządzenie to zapewnia precyzyjne wyniki niezależnie od warunków procesowych i jest praktycznie bezobsługowe.
Zastosowania produktu
Sonda VEGAPULS 6X została zaprojektowana tak, aby sprostać wymaganiom wszystkich aplikacji procesowych, niezależnie od charakteru mierzonego medium. Jej główne obszary zastosowań obejmują:
- Pomiar mediów o skrajnych parametrach - urządzenie radzi sobie z mediami ciekłymi i stałymi, które mogą być gorące, zimne lub agresywne chemicznie.
- Zbiorniki ścieków kwaśnych - wykorzystywana do monitorowania poziomu kwasu oraz ciśnienia.
- Zbiorniki siarki - pomiar poziomu napełnienia w trudnych warunkach.
- Zbiorniki gazu - nadzorowanie objętości oraz ciśnienia gazu.
- Silosy koksu - pomiar poziomu napełnienia oraz wykrywanie poziomu granicznego.
- Przemysł spożywczy i farmaceutyczny - dzięki licznym dopuszczeniom (np. FDA, EHEDG) i przyłączom higienicznym, sonda jest odpowiednia do procesów wymagających wysokiej czystości.
Specyfikacja techniczna
Poniżej znajdują się szczegółowe dane techniczne sondy VEGAPULS 6X.
- Zakres pomiarowy: do 120 m.
- Dokładność pomiaru: ± 1 mm.
- Częstotliwość pracy: 6 GHz, 26 GHz lub 80 GHz.
- Temperatura procesowa: od -196 do 450°C.
- Ciśnienie procesowe: od -1 do 160 bar (-100 do 16 000 kPa).
- Kąt wiązki: ≥ 3°.
- Sygnał wyjściowy: 4…20 mA/HART (wersja 2- i 4-przewodowa), Profibus PA, Modbus, Ethernet APL.
- Materiały części zwilżanych: PTFE, PVDF, stal nierdzewna 316L, PP, PEEK.
- Materiały obudowy: tworzywo sztuczne, aluminium, stal nierdzewna (odlew precyzyjny lub elektropolerowana).
- Stopień ochrony: IP66/IP67, IP66/IP68 (0,2 bar lub 1 bar) oraz IP69.
- Przyłącza procesowe:
◦ Gwintowane (≥ G¾, ≥ ¾ NPT).
◦ Kołnierzowe (≥ DN20, ≥ ¾").
◦ Higieniczne (m.in. Clamp, Varivent, SMS 1145, przyłącza sterylne).
- Bezpieczeństwo i certyfikaty:
◦ Ochrona przed wybuchem (Ex): iskrobezpieczeństwo „i”, obudowa ognioszczelna „d”, ochrona przez obudowę „t”.
◦ Certyfikat bezpieczeństwa funkcjonalnego SIL2.
◦ Dopuszczenia okrętowe (m.in. ABS, DNV, LR) oraz zabezpieczenie przed przepełnieniem (WHG).
- Obsługa i komunikacja: Możliwość konfiguracji poprzez moduł PLICSCOM, PC (PACTware), komunikator HART oraz bezprzewodowo przez Bluetooth.
