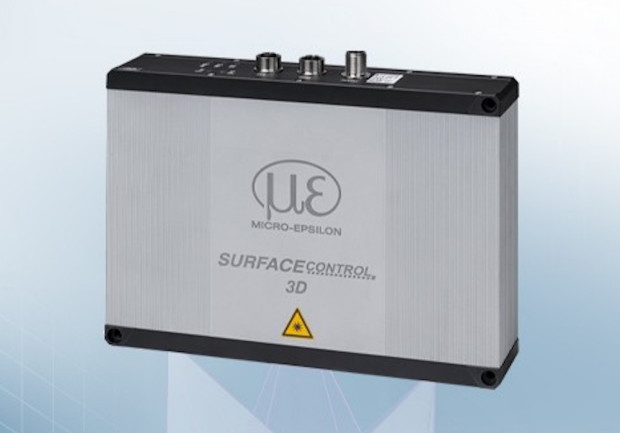

W ofercie WObit pojawił się surfaceCONTROL 3D 3560: kompaktowy sensor 3D typu snapshot marki Micro-Epsilon, przeznaczony do wewnątrzliniowej i zautomatyzowanej kontroli geometrii i jakości powierzchni. Urządzenie łączy w sobie akwizycję, przetwarzanie oraz analizę danych, eliminując konieczność korzystania z dedykowanych jednostek obliczeniowych. Wykonuje ono również analizę kształtu, geometrii oraz wad powierzchniowych, po czym obliczone wartości w mgnieniu oka przesyła do nadrzędnych sterowników PLC albo zamiast nich udostępnia binarne sygnały oceny (OK/NOK).
Najważniejsze cechy i parametry:
- Powtarzalność w osi Z: do 0,25 µm.
- Rozdzielczość poprzeczna (XY): do 8 µm.
- Cztery warianty zakresu pomiarowego - wybierane w zależności od gabarytów detalu.
- Obsługiwane interfejsy komunikacji:
- PROFINET.
- EtherCAT.
- EtherNet/IP.
- Modbus TCP.
- Modbus UDP.
- Wsparcie dla standardów GenICam i GigE Vision.
- Gęsta chmura punktów pozwalająca wykryć mikronowe odchyłki planarności, uskoki oraz wady materiału - na powierzchniach matowych, metalicznych lub o różnej odbiciowości.
- Możliwość użycia na liniach montażowych lub stanowiskach zrobotyzowanych.
- Aluminiowa obudowa o stopniu ochrony IP67.
- Odporność na wibracje.
- Stabilność pomiarowa przy oświetleniu otoczenia do 10 klx.
- Kluczowe zastosowania:
- Pomiary współpłaszczyznowości komponentów na płytkach PCB.
- Inspekcja ciągłości i wymiarów ścieżek past termoprzewodzących.
- Pomiary wymiarowe oraz kontrola szczelin w komponentach elektroniki precyzyjnej.
