Bezkontaktowe obrotowe czujniki położenia o 12-bitowej rozdzielczości

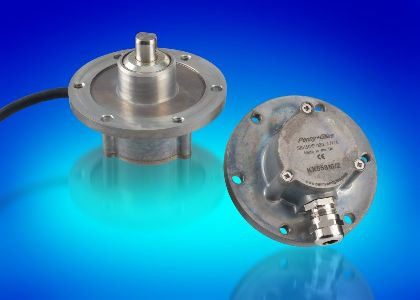

Bezkontaktowe obrotowe czujniki położenia SRH501P i SRH502P firmy Penny + Giles są obecnie dostępne w nowych wersjach z interfejsem analogowym 0...10V_DC.

Są to programowalne czujniki wykorzystujące efekt Halla, odporne na działanie wibracji. Znajdują zastosowanie przede wszystkim w maszynach przemysłowych i rolniczych, w aplikacjach wojskowych oraz na zautomatyzowanych liniach produkcyjnych.

Występują w wersji jedno- (SRH501P) i dwukanałowej (SRH502P). W obu przypadkach rozdzielczość pomiaru wynosi 12 bitów, a zakres może być programowany fabrycznie od 20° do 360° z przyrostem co 1°. Wersje dwukanałowe umożliwiają zaprogramowanie dwóch niezależnych zakresów pomiarowych.

Stopień ochrony IP69K zapewnia odporność na mycie ciśnieniowe oraz wnikanie do wnętrza obudowy jakichkolwiek zanieczyszczeń. Ważną zaletą czujników SRH501/2P jest małe wyjściowe napięcie szumów (1mV rms), eliminujące konieczność stosowania wyjściowych obwodów filtrujących.

Pozostałe cechy:

• analogowe lub cyfrowe wyjście PWM,
• napięcie zasilania: regulowane 5V_DC lub nieregulowane 9...30V_DC,
• złącze procesowe M12, długość kabla 1, 5 lub 10m,
• średnica obudowy 87,5mm, średnica wałka 12mm,
• zakres temperatur pracy od -40 do +115°C.
