Precyzyjny pojemnościowy czujnik zbliżeniowy o rozdzielczości pomiaru 15nm rms

Czujnik pojemnościowy CPA100 firmy Lion Precision zawiera wyjście cyfrowe sygnalizujące obecność obiektu, podobnie jak typowy czujnik zbliżeniowy, przy czym jego nieliniowe wyjście analogowe zapewnia bardzo dużą rozdzielczość pomiaru równą 15nm rms (150nm p-p).

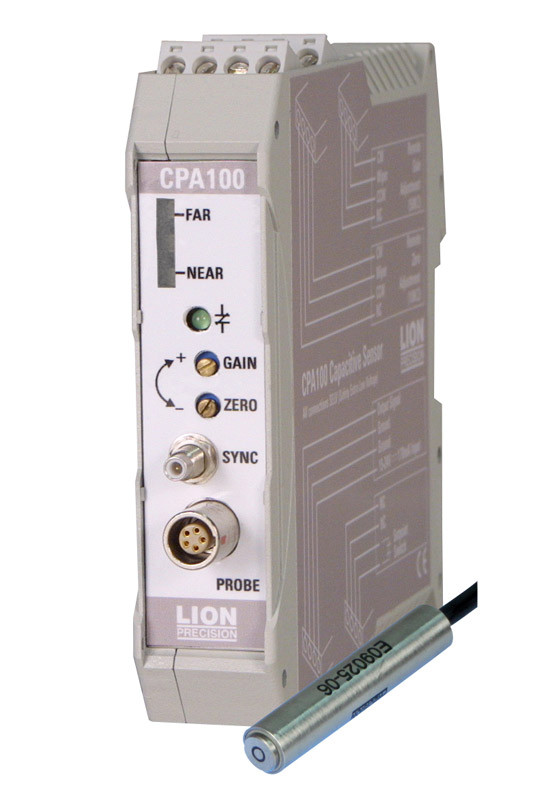

CPA100 jest dostarczany w postaci modułu przystosowanego do montażu na szynie DIN, zawierającego na panelu czołowym m.in. wskaźnik zakresu, regulatory zera/wzmocnienia i gniazdo synchronizacyjne, eliminujące problem interferencji przy współpracy kilku czujników.

Zestaw sond pomiarowych zapewnia zakres pomiaru od 0,05 do 6,0mm. Typowe zastosowania CPA100 obejmują sortowanie części na linii produkcyjnej, wykrywanie podwójnych arkuszy w drukarkach, monitorowanie procesów obróbki materiałów nieprzewodzących (np. tkanin), itp.

Ważniejsze parametry:

• rozdzielczość 0,03% FS rms @15 kHz przy średnim zakresie pomiaru, pasmo: 15 kHz (-3dB),
• maks. dryft termiczny: 0,2% FS/°C (sonda: 0,05% FS/°C),
• wyjście analogowe: 0...10V_DC, przełącznik wyjściowy: maks. 30V_AC/60V_DC,
• zakres temperatur pracy: +4...+50°C, zasilanie: 15...24V_DC/2,5W.
