Niskoprofilowe enkodery do małych silników elektrycznych

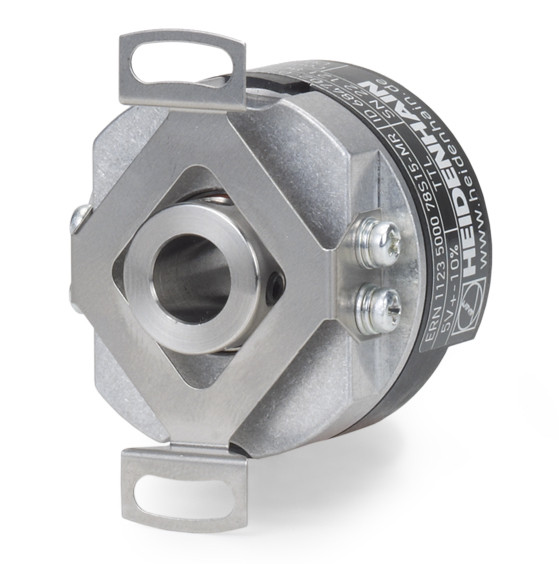

Firma Heidenhain zaprezentowała dwie nowe serie niskoprofilowych enkoderów inkrementalnych ERN 1000 i 1100 z otworem, przeznaczonych do współpracy z małogabarytowymi silnikami.

Są one produkowane w obudowach o standardowej średnicy zewnętrznej 35mm. Zawierają wyjścia różnicowe o poziomach TTL, mogące współpracować z praktycznie dowolnymi układami sterowania i serwonapędami.

Dostępny już w sprzedaży model ERN 1023 charakteryzuje się średnicą otworu 8mm, długością korpusu 30,3mm i stopniem ochrony IP 64. Jest wytrzymały na udary do 100g (6ms) i wibracje do 10g (25...2000Hz).

Może pracować z maksymalną prędkością obrotową 6000 rpm w dopuszczalnym zakresie temperatur otoczenia od -20°C do +90°C. Startowy moment obrotowy nie przekracza 0,005Nm (+20°C), a inercja rotora wynosi 0,5 x 10-6 kg*m².
