Światłowodowy enkoder obrotowy niewrażliwy na promieniowanie i pola elektromagnetyczne

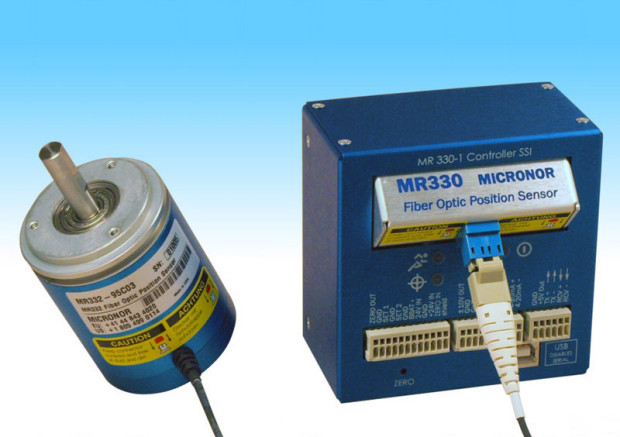

Światłowodowy enkoder obrotowy MR330 opracowany przez firmę Micronor cechuje się odpornością na wyładowania, promieniowanie i pola elektromagnetyczne. Jest to enkoder absolutny, obejmujący dwa elementy składowe: pasywny czujnik i kontroler.

Połączenie tych elementów kablem światłowodowym pozwala na umieszczanie ich w odległości nawet kilkuset metrów od siebie, bez problemów związanych z pętlą zwarcia doziemnego. Zadaniem kontrolera jest transmisja paczek impulsów do dysku kodowego umieszczonego w czujniku.

Pasywny czujnik moduluje sygnał w zależności od kąta obrotu wału i przesyła go z powrotem do kontrolera, gdzie następuje identyfikacja pozycji. Czujnik pracuje całkowicie pasywnie, bez konieczności doprowadzania napięcia zasilającego i nie zawiera żadnych podzespołów elektrycznych.

Duża odporność na wyładowania i zewnętrzne pola elektromagnetyczne pozwalają na zastosowania na platformach wiertniczych, w farmach wiatrowych, hutach, układach pozycjonowania anten satelitarnych i paneli słonecznych, transporcie szynowym itp. Ze względu na brak części elektrycznych zakres zastosowań obejmuje też strefy zagrożone wybuchem.

MR330 charakteryzuje się pełnym zakresem pomiarowym 360° i 13-bitową rozdzielczością uzyskiwaną przy prędkości obrotowej przekraczającej 2500 rpm. Wykorzystuje łącze światłowodowe wielomodowe 62,5/125µm pracujące w trybie dupleks. Kontroler jest zasilany napięciem 24VDC i oferuje interfejsy SSI, USB, RS485, Modbus RTU, dwa wyjścia analogowe (4...20mA, ±10V) i dwa zestawy wyjść cyfrowych.
