Precyzyjne czujniki prądu do pomiarów w trakcji elektrycznej

LEM oferuje serię precyzyjnych czujników prądu ITC do pomiarów prowadzonych w trakcji elektrycznej. Są to czujniki z izolacją galwaniczną obwodu pierwotnego i wtórnego do 14 kVRMS (50 Hz, 1 min.). Mierzą natężenie prądu stałego, zmiennego i impulsowego przy klasie dokładności 0.5R, nieliniowości nie przekraczającej 0,05% i prądzie offsetu poniżej ±20 µA. Wytrzymują impulsy prądowe do 100 kA/100 ms.

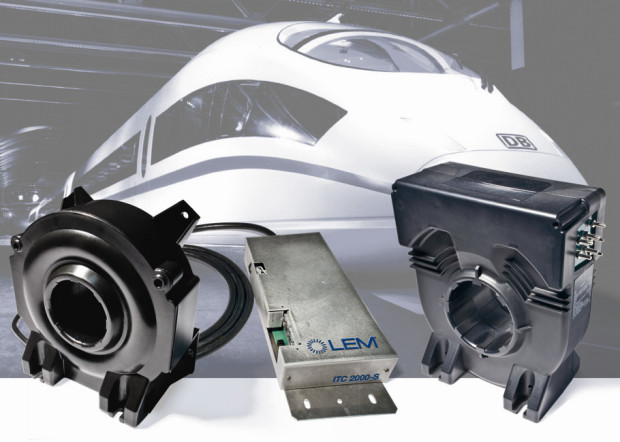

Czujniki są produkowane w trzech seriach, ITC 1000-S, 2000-S i 4000-S o zakresie pomiarowym odpowiednio 1000, 2000 i 4000 A. Zapewniają zgodność ze specyfikacją kolejową prEN 50463. Zawierają dodatkowe uzwojenie testowe pozwalające zweryfikować poprawność działania czujnika nieobciążonego.

Pozostałe cechy:

• dokładność pomiaru: 0,5% w zakresie 5...150% prądu nominalnego,
• pasmo: 82 kHz (-3 dB) dla ITC 4000-S,
• maksymalne średnice przewodów: Ø102 mm dla ITC 4000-S oraz Ø63 mm dla ITC 2000-S,
• zakres temperatur pracy: -40...+85°C,
• zgodność z wymogami kolejowych norm bezpieczeństwa EN 50124-1 i EN 50155,
• wersje dwuczęściowe (ITC 1000 i 2000-S) i jednoczęściowe (ITC 4000-S),
• 5-letnia gwarancja.
