Laserowe czujniki przesunięcia 3D do pomiarów przestrzennych
COGNEX

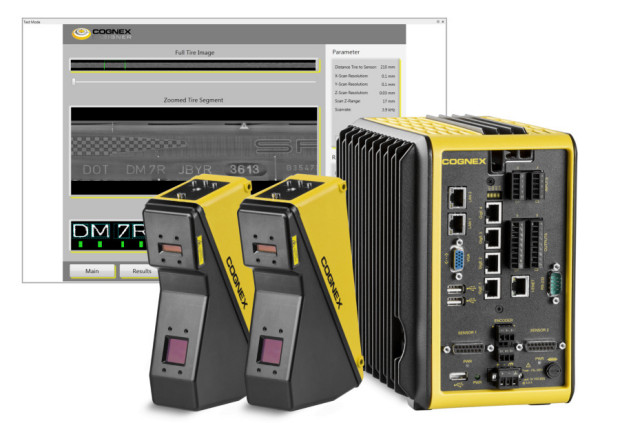

Do oferty firmy Cognex trafiła nowa seria laserowych czujników przesunięcia 3D oferowanych wraz z kontrolerem VC5 i oprogramowaniem, obejmująca modele DS1050, DS1101 i DS1300. Są to czujniki, które w odróżnieniu od tradycyjnych systemów widzenia maszynowego 2D tworzą topograficzną reprezentację badanego obiektu, pozwalającą na wyznaczenie jej cech przestrzennych, w tym długości, szerokości, wysokości, nachylenia czy objętości.
Kontroler VC5 może sterować maksymalnie czterema czujnikami 3D. Jest dostarczany z łatwym w obsłudze preinstalowanym oprogramowaniem Cognex Designer ułatwiającym tworzenie aplikacji 3D i profesjonalnych interfejsów użytkownika. Oprócz standardowych narzędzi 2D PatMax, IDMax i OCRMax, producent dostarcza do czujników DS1000 zestaw nowych narzędzi wizyjnych 3D do wyznaczania wysokości, kąta między płaszczyznami, objętości czy przekroju. Pozwalają one na prowadzanie praktycznie dowolnych inspekcji 3D i OCR przy submikronowej rozdzielczości, niezależnie od współczynnika kontrastu i koloru obiektu.
| Parametry czujników | |||
| Model | 1050 | 1101 | 1300 |
| Odległość od obiektu [mm] | 87 | 135 | 180 |
| Bliski FOV [mm] | 43 | 64 | 90 |
| Daleki FOV [mm] | 79 | 162 | 410 |
| Zakres pomiarowy [mm] | 76 | 220 | 725 |
| Rozdzielczość osi Z [mm] | 0,005...0,014 | 0,010...0,052 | 0,016...0,265 |
| Rozdzielczość osi X [mm] | 0,059...0,090 | 0,079...0,181 | 0,101...0,457 |
| Rozmiar plamki [mm] | 0,4...0,08 | 0,5...0,08 | 0,8...0,45 |
| Maks. częstotliwość skanowania | do 10 kHz | do 10 kHz | do 10 kHz |
