Czujniki temperatury BDExxx0G i BDFxxx0G

Czujniki temperatury na zakres -30 do 130°C z wyjściem termostatowym

Firma Rohm ma w ofercie dwie nowe serie czujników temperatury z wyjściem termostatowym: BDExxx0G i BDFxxx0G. Są to czujniki wyposażone w jedno lub dwa trójstanowe wejścia referencyjne, umożliwiające ustalenie temperatury progowej, której osiągnięcie jest sygnalizowane na wyjściu alarmowym z otwartym drenem. W ramach obu serii produkowane są układy o zakresie pomiarowym od -30 do 130°C.

Czujniki BDExxx0G zawierają pojedyncze trójstanowe wejście referencyjne i w zależności od panującego na nim stanu logicznego (1, 0, NC) pozwalają na ustalenie 3 różnych wartości progowych temperatury w krokach co 5°C. Przykładowo, dla dwóch krańcowych modeli BDE1200G i BDE9200G jest to odpowiednio 115, 120 i 125°C oraz -25, -20 i -15°C. Z kolei czujniki BDFxxx0G zawierają dwa trójstanowe wejścia referencyjne i w zależności od panujących na nich stanów logicznych pozwalają na ustalenie 9 różnych wartości progowych temperatury w krokach co 2,5°C w całkowitym zakresie od -30°C do +130°C.

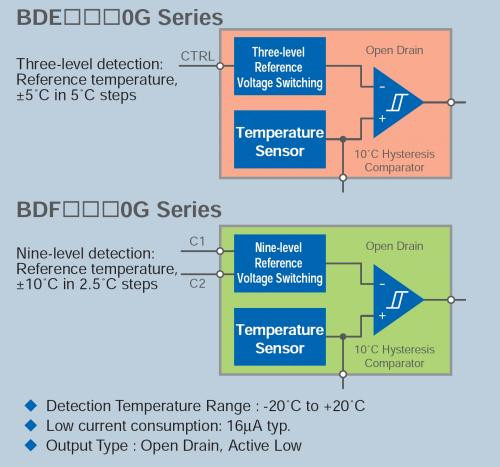

Omawiane układy zawierają wewnętrzne precyzyjne źródło napięcia referencyjnego, komparator, generator stałego prądu i sensor. Dzięki temu nie wymagają korzystania z szeregu drogich elementów współpracujących.
