Laserowe czujniki odległości do skanowania obiektów o skomplikowanej geometrii

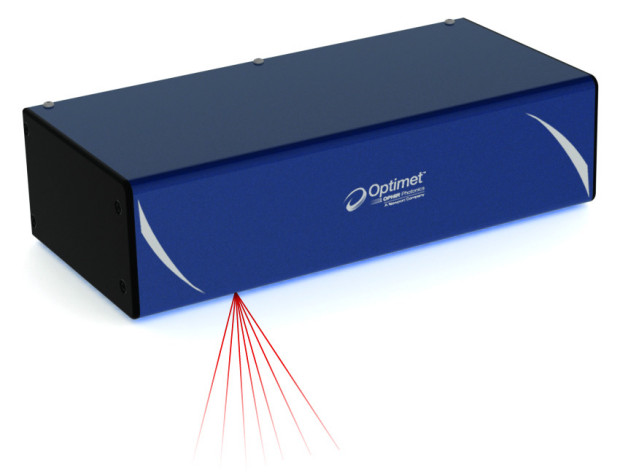

Na targach Control 2015 firma Optimet zaprezentowała trzy nowe typy laserowych czujników odległości służących do analizy obiektów o skomplikowanej geometrii. ConoLine 100 to bezkontaktowy, optyczny sensor liniowy do pomiaru odległości i profili 3D, wyposażony w obrotowe zwierciadło. Umożliwia pomiar profili obiektów rozpraszających światło, zapewniając szybkość skanowania do 100 linii/s, maksymalną długość linii pomiarowej 18 mm, dokładność pomiaru od 1 mm i zakres kątowy do ±120°.

Dzięki możliwości regulacji kąta położenia linii pomiarowej, pozwala na inspekcję również ścianek bocznych, otworów o stromych ściankach i podcięć. Wszystkie operacje związane z przetwarzaniem danych i obsługą pre-programowanych funkcji są wykonywane przez obwody elektroniczne umieszczone wewnątrz głowicy sensora.

Firma Opticon prezentowała również czujniki ConoPoint-10 i ConoPoint-20. ConoPoint 10 to sensor punktowy do pomiaru m.in. odległości, konturu powierzchni i grubości. Opcjonalny wysięgnik peryskopowy umożliwia skanowanie dna i brzegów zagłębień otworów o średnicy od 6 mm. W odróżnieniu od sensorów triangulacyjnych, promień światła padającego i odbitego przebiega wzdłuż tej samej osi, co pozwala na badanie struktur o złożonej geometrii i zagłębień o stromych brzegach oraz zapewnia szeroki kąt pomiaru, wynoszący 150°. ConoPoint-20 to odpowiednik ConoPoint-10 charakteryzujący się większą częstotliwością skanowania, wynoszącą 20 kHz, przeznaczony do bardziej wymagających zadań, np. inspekcji bieżnika opon samochodowych.
