Przemysłowe optyczne enkodery obrotowe o rozdzielczości do 5000 cpr

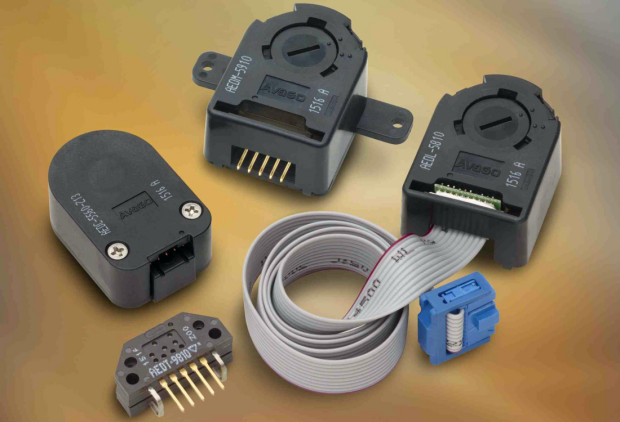

Avago Technologies dodaje do oferty rodzinę przemysłowych optycznych enkoderów AEDT-981x przeznaczonych do zastosowań w precyzyjnych układach napędowych, w tym w serwomotorach DC, siłownikach obrotowych i liniowych, drukarkach 3D, dronach, robotach przemysłowych itp. Są to 3-kanałowe enkodery inkrementalne charakteryzujące się energooszczędną pracą i dużą tolerancją na niedopasowania mechaniczne. Współpracując z tarczą kodową o średnicy 11 mm zapewniają rozdzielczość do 5000 cpr.

Mogą pracować w szerokim zakresie temperatur otoczenia od -40 do +115°C. W porównaniu z podobnymi enkoderami wprowadzonymi wcześniej na rynek pobierają mniejszy nawet o 70% prąd zasilania, są bardziej odporne na niedopasowania mechaniczne oraz mogą pracować z większą szerokością szczeliny pomiarowej, co ułatwia instalację i poprawia integralność sygnału fotodetektora.

Ważniejsze dane techniczne:

• 2-kanałowe wyjście kwadraturowe + cyfrowe wyjście indeksowe;
• rozdzielczości: 1000, 1024, 1250, 2000, 2048, 2500, 4000, 4096 i 5000 cpr;
• zakres temperatur pracy: od -40°C do +115°C;
• pobór prądu: typ. 20 mA;
• tolerancja mechaniczna: 0,4 mm;
• szerokość szczeliny pomiarowej: ±0,15 mm;
• odporność na wyładowania ESD: do 4 kV HBM (JESD22-A114D);
• wymiary: 26,7 x 20,8 x 10,2 mm.

Więcej na: www.avagotech.com
