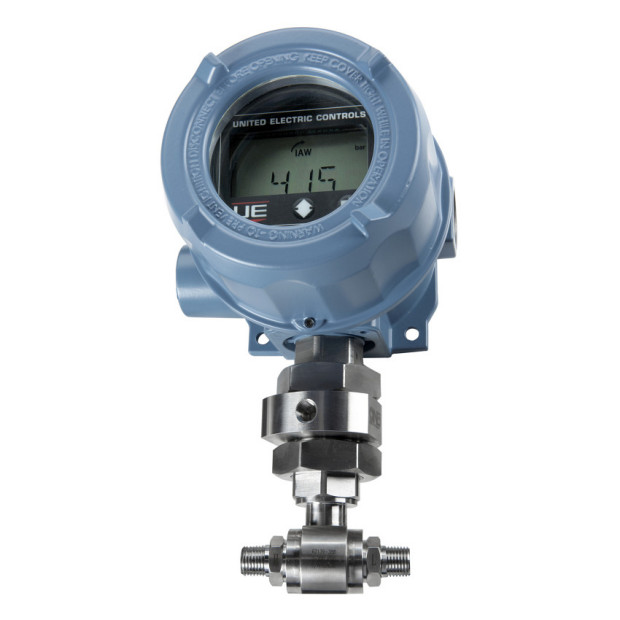

Przetworniki ciśnienia/temperatury z obsługą protokołu HART 7 i dwoma wyjściami przekaźnikowymi

Firma United Electric Controls zaprezentowała pierwszą rodzinę przetworników ciśnienia i temperatury wyposażonych równocześnie w wyjście 4...20 mA z obsługą protokołu HART 7 i dwa programowalne wyjścia przekaźnikowe z możliwością wykorzystania np. w aplikacjach bezpieczeństwa, alarmowych i zatrzymania awaryjnego. Wyznaczają one nowe standardy jakości, niezawodności i uniwersalności.

Mogą pracować w trudnych warunkach środowiskowych oraz w strefach zagrożonych wybuchem (Class I, Div. 1/2, Zone 0/1/2). Zawierają dodatkowe wyjście diagnostyczne "I am Working" (IAW) umożliwiające zdalne monitorowanie poprawnej pracy przez sterownik PLC czy kontroler DCS.

Przetworniki z rodziny One Series 1XTXSW pozwalają zastąpić pojedynczym urządzeniem wskaźnik, przełącznik i nadajnik, wymagając tylko jednego podłączenia procesowego. Redukuje to koszt instalacji, zmniejsza ryzyko wycieku i zwiększa niezawodność systemu. Nie zawierają żadnych elementów ruchomych. Są odporne na udary i wibracje mechaniczne. Charakteryzują się krótkim czasem odpowiedzi wyjścia przełączającego, nie przekraczającym 100 ms.

Certyfikat Dual Seal, zapewniający zgodność z wymogami standardów ANSI/ISA 12.27.01 i NEC 501.17 pozwala na ich stosowanie w niebezpiecznych lokalizacjach przy pomiarze ciśnienia węglowodorów. Opcja podwójnej uszczelki na złączu procesowym zapobiega możliwości przedostawania się badanego medium do wnętrza obudowy nawet w przypadku naruszenia membrany (pierwszej uszczelki).

Przetworniki w wersji Dual Seal są wykonywane w całości ze stali nierdzewnej 316L, co zapewnia kompatybilność z różnymi mediami procesowymi.

Przetworniki z rodziny One Series 1XTXSW w przypadku aplikacji low-cost mogą być oferowane w wersji okrojonej, bez wyjść przekaźnikowych i bez wyjścia diagnostycznego.

Pozostałe dane techniczne:

• dokładność: 0,5% FS (+25°C);
• powtarzalność: 0,1% FS;
• dopuszczalny zakres temperatur pracy: -40...+85°C;
• stabilność długoterminowa: maks. błąd ±0,25% FS/rok;
• dryft temperaturowy: 0,03% FS/°C;
• czas odpowiedzi wyświetlacza: 400 ms (aktualizacja 2,5x na sekundę);
• stałe czasowe filtru: 0,25, 0,5, 1, 2 s;
• obciążalność wyjść przekaźnikowych: 280 V_AC/DC / 0,3 A;
• obciążalność wyjścia IAW: 30 V_DC / 0,02 A;
• stopień ochrony: IP66.
