Przepływomierz masowy ST51

Przepływomierz masowy zoptymalizowany do instalacji z biopaliwami i biogazami

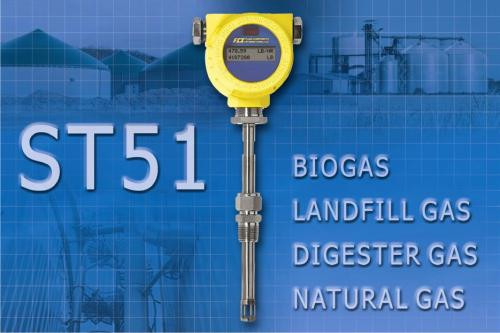

Przepływomierz masowy ST51 opracowany przez firmę Fluid Components International jest zoptymalizowany do zastosowań w systemach produkcji/dystrybucji biopaliw i biogazów. Charakteryzuje się niską ceną oraz konstrukcją łatwą w montażu, praktycznie nie wymagającą czynności serwisowych i umożliwiającą zastosowania w strefach zagrożonych wybuchem. ST51 nie zawiera części ruchomych, nie zacina się oraz zapewnia szeroki zakres pomiarowy i dużą czułość w zakresie małych wartości przepływu.

W zakładach wykorzystujących komory fermentacyjne pomiar przepływu jest utrudniony przez samą naturę biogazów charakteryzujących się dużą zawartością wilgoci i zanieczyszczeń. Biogazy stanowią potencjalnie niebezpieczną mieszaninę głównie metanu (CH₄) i dwutlenku węgla (CO₂) z niewielkimi dodatkami siarkowodoru (H₂S) i innych gazów. Wilgoć, siarkowodór i inne składniki tworzą korozyjny kondensat odkładający się w rurach przesyłowych i w samych miernikach. Przepływ gazu jest silnie uzależniony od wielu zewnętrznych czynników, w tym temperatury i wilgotności.

Opracowany przez FCI innowacyjny miernik przepływu ST51 został zoptymalizowany właśnie pod kątem pomiaru przepływu biogazu i wszystkich substancji zawierających metan, w tym gaz ziemnego. Wymienna końcówka pomiarowa zapewnia dokładność ±1% w szerokim zakresie prędkości przepływu od 0,3 do 400 SFPS (0,08 do 122 MPS) i powtarzalność ±0,5% wartości odczytanej. Końcówka pomiarowa może współpracować z rurami o średnicy od 2 do 24" (51-610mm). Rozpiętość zakresów pomiarowych wynosi 100:1. Dopuszczalny zakres temperatur otoczenia rozciąga się od -18ºC do +121ºC, a maksymalne ciśnienie to 500 psig (34 bar).

Element przepustowy został skonstruowany ze stali nierdzewnej 316L z czujnikami Hastelloy C-22 odpornymi na korozję. Dostępne są dwa wyjścia analogowe 4-20mA umożliwiające równoczesny odczyt przepływu i temperatury, wyjście impulsowe 0-1 kHz do sumowania przepływu oraz interfejs RS-232C. Dostępne są też wersje z wyświetlaczem LCD, wyposażone dodatkowo w łącze IR do komunikacji z urządzeniami przenośnymi oraz wersje do obsługi zdalnej, gdzie nadajnik może być umiejscowiony w maksymalnej odległości 15m od modułu czujnika. Wszystkie wykonania charakteryzują się stopniem ochrony IP67. Mogą być zasilane napięciem stałym 18-36V_DC lub zmiennym 85-265V_AC.
