Precyzyjne enkodery kąta o rozdzielczości do 262 milionów cpr

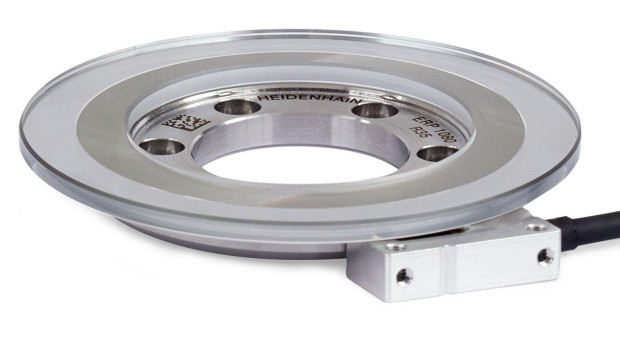

Heidenhain prezentuje nową serię enkoderów kąta ERP 1000 wyróżniających się bardzo dużą rozdzielczością i szybkością pracy oraz dużą odpornością na zanieczyszczenia, zaprojektowanych specjalnie na potrzeby przemysłu półprzewodnikowego i metrologii. Obejmują one szklany dysk o bardzo małej masie i inercji, przymocowany do piasty (dostępny w czterech wersjach wymiarowych) oraz głowicę skanującą.

Dyski występują w wersjach zawierających do 63 tys. podziałek rozmieszczonych z dokładnością ±0,9 sekundy kątowej i mogą pracować z maksymalną prędkością obrotową 2600 rpm. Głowice skanujące występują w wersji z wyjściem 1 Vp-p i TTL. Wersje TTL zapewniają interpolację do 1000x, pozwalając uzyskać rozdzielczość nawet do 252 milionów cpr/obrót w przypadku dysku o największej średnicy, wynoszącej 151 mm.

Zastosowany w głowicach układ ASIC HSP 1.0 zapewnia stabilizację sygnału pomiarowego poprzez regulację jasności diody LED. Gdy głowica skanująca wykryje zanieczyszczenie, automatycznie zwiększana jest jasność diody dla zwiększenia intensywności światła odbitego i ograniczenia wzmacnianego szumu. Kabel sygnałowy do głowicy może być zamawiany w wersji z wtykiem prostym i kątowym, co pozwala ograniczyć przestrzeń montażową enkodera.
