Magnetyczny czujnik kąta o 19-bitowej rozdzielczości i 13-bitowej dokładności

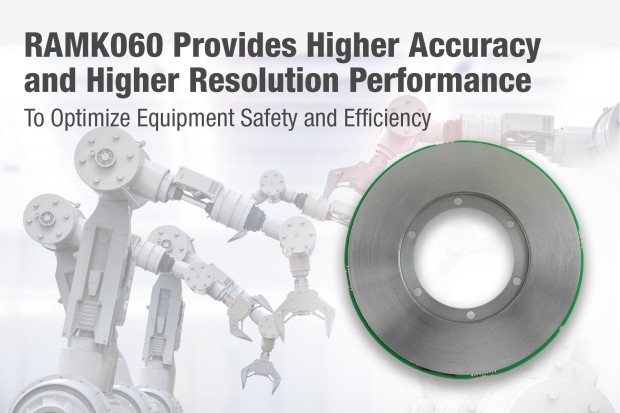

Nowy bezkontaktowy czujnik kąta RAMK060 firmy Vishay został zaprojektowany do najbardziej wymagających zastosowań w robotyce, pojazdach AGV, maszynach drukarskich i tekstylnych oraz w innych aplikacjach przemysłowych i militarnych, wymagających wykonywania powtarzających się, precyzyjnych ruchów.

Jest czujnikiem magnetycznym zapewniającym 13-bitową dokładność, 19-bitową rozdzielczość i 16-bitową powtarzalność. Zapewnia odporność na działanie zewnętrznych pól magnetycznych, wilgoć, zanieczyszczenia powietrza, wibracje, udary mechaniczne i szybkie zmiany temperatury. Pracuje w pełnym zakresie pomiaru 360° w zakresie temperatur otoczenia od -40 do +85°C.

Wersje o większej dopuszczalnej temperaturze pracy mogą być wykonywane na indywidualne zamówienia.

Dzięki niskoprofilowej konstrukcji (grubość statora + rotora około 6,5 mm) i małej masie (<55 g), RAMK060 może być montowany w urządzeniach o małej dostępnej przestrzeni. Zawiera wbudowany układ diagnostyczny i układ automatycznej kalibracji, kompensujący przesunięcia mechaniczne. Cały moduł charakteryzuje się średnicą zewnętrzną i wewnętrzną wynoszącą odpowiednio 60 i 25 mm. Jest dostępny również w wersjach wieloobrotowych z podtrzymaniem bateryjnym, zapewniającym informację o ostatnim położeniu statora przed wyłączeniem zasilania. Komunikacja może się odbywać przez interfejsy SPI, SSI lub Biss-C.
