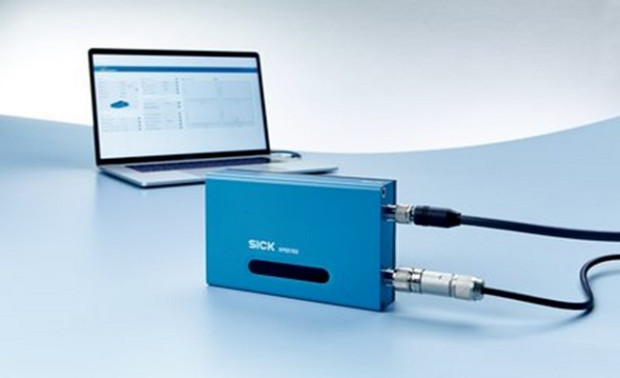

SPEETEC® - UCHWYĆ RUCH BEZ KONTAKTU

Nowa funkcjonalność w zakresie inspekcji długości Bezkontaktowy czujnik laserowy SPEETEC® służy do pomiaru prędkości liniowej i długości obiektów przemieszczających się na taśmie transportowej. Ze wzg

Bezkontaktowy pomiar długości i prędkości
Inspekcja długości elementów do produkcji mebli

Szczególne zastosowanie SPEETEC® znajduje przy kontroli prędkości, czy pomiarze długości bardzo delikatnych powierzchni takich jak, np. bardzo cienka folia z tworzywa lub aluminium, papier dekoracyjny i podobne miękkie i delikatne materiały.
SPEETEC® wypełnia lukę techniczną pomiędzy metodami dotykowymi wykorzystującymi np. enkodery z kołem pomiarowym oraz drogimi, laserowymi miernikami prędkości o skomplikowanej konfiguracji i obsłudze.

Pomiar długości materiałów o nierównomiernej powierzchni

SPEETEC® idealnie sprawdza się do pomiaru długości materiału transportowanego pod gilotyną, do cięcia lub do kontroli długości detali już pociętych. Działanie w dużym stopniu niezależne od powierzchni, czy koloru danego materiału takiego jak: blacha, papier, plastik, metal, drewno, folia, guma, tekstylia, czy styropian.

Brak zużycia mechanicznego i brak ryzyka uszkodzenia powierzchni pomiarowej

Pomiar prędkości delikatnych powierzchni w ruchu

Bezkontaktowy pomiar prędkości w przypadku modelu SPEETEC® prowadzony jest w oparciu o efekt Dopplera w zakresie pracy przy prędkości do 10 m/s.
Posiada on dwa wbudowane lasery nadawczo - odbiorcze klasy 1, emitujące światło podczerwone laserowe - jeden w kierunku ruchu materiału, a drugi w kierunku przeciwnym. Ponieważ nadajniki te pracują niezależnie, tolerancje montażu i wahania powierzchni, np. w przypadku powierzchni falistych można zrównoważyć.

Ważniejsze parametry techniczne:

• krok pomiarowy: od 4 μm
• zakres pomiaru prędkości: 0…10 m/s
• powtarzalność ≥0,05% (>0,25 m, >0,2 m/s)
• dokładność: ≥0,1% (>0,25 m, >0,2 m/s)
• dystans roboczy: 50 mm / ±5 mm (zależny od materiału)
• interfejs: 12…30 VDC, TTL lub HTL
• wymiary: 140 x 95 x 32,5 mm

Nowa funkcjonalność w zakresie konfiguracji i diagnostyki

Pełna konfiguracja parametrów pomiarowych oraz diagnostyka urządzenia i procesu

Zmierzone wartości są wyprowadzane za pośrednictwem powszechnie stosowanych w enkoderach interfejsów TTL lub HTL, co ułatwia integrację. SPEETEC® umożliwia również pomiar przyspieszenia w aplikacjach o dużej dynamice, gdyż jego czas pomiaru wynosi zaledwie 3 ms. SPEETEC® pozwala również na niezawodny pomiar prędkości w przypadku obiektów o małej długości. Podczas, gdy inne czujniki prędkości liniowej wymagają co najmniej kilkucentymetrowej długości obiektu do rozpoczęcia pomiaru prędkości, SPEETEC® idealnie sprawdza się do pomiaru obiektów krótszych od długości karty kredytowej. Posiada możliwość wizualizacji i konfiguracji poprzez interfejs IO-Link, co również wyróżnia go na tle produktów o podobnej funkcjonalności.
