Bezpieczny system pomiaru położenia absolutnego w osi X

Bezpieczne systemy określenia położenia bezwzględnego zwykle wymagają zastosowania bardzo złożonej technologii. Firma Pepperl+Fuchs oferuje znacznie prostsze rozwiązanie do tego typu procesów, oparte na połączeniu nowej jednostki ewaluacyjnej PUS i czujników SafePXV lub WCS. Poziom bezpieczeństwa funkcjonalnego, zgodny z SIL 3 i PL e, można tu osiągnąć przy minimalnym wysiłku projektowym.

Bezdotykowy system pozycjonowania absolutnego SafePXV wymaga tylko jednego czujnika z kamerą, ponieważ zapewnia wewnętrzną redundancję, dzięki wielokolorowym kodom Data Matrix. W aplikacjach do pomiaru liniowego, takich jak przenośniki z pojedynczą szyną oraz zautomatyzowane systemy przechowywania i wyszukiwania, oferuje pozycjonowanie z milimetrową dokładnością na długości do 10 km.

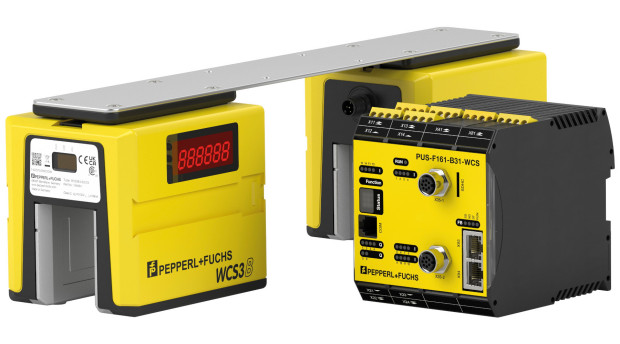

System pomiaru przemieszczenia WCS do pozycjonowania absolutnego na zewnątrz budynków wykorzystuje szynę kodową ze stali nierdzewnej z wgłębieniami. W wersji bezpiecznej, dwie głowice odczytujące w kształcie litery U monitorują szynę i zapewniają niezawodny pomiar, nawet w niesprzyjających warunkach, takich jak te występujące podczas obsługi dźwigów portowych.

Redundantne sygnały z czujników są przetwarzane w dwóch kanałach przez jednostkę ewaluacyjną PUS-F161-B. Pełni ona funkcję bramki dostępowej do magistrali fieldbus. Generuje wartość przemieszczenia, mogącą być też wykorzystaną do wyznaczenia prędkości. Aplikacje integrujące czujniki i jednostkę ewaluacyjną uzyskały certyfikaty IEC 61508 dla SIL 3 oraz EN 13849 dla PL e. Ułatwiają i przyspieszają wdrożenia dzięki wstępnej certyfikacji i konfiguracji.
