Izolowane przetworniki napięciowe do pomiaru napięć AC, DC i impulsowych w zakresie do 1000 V

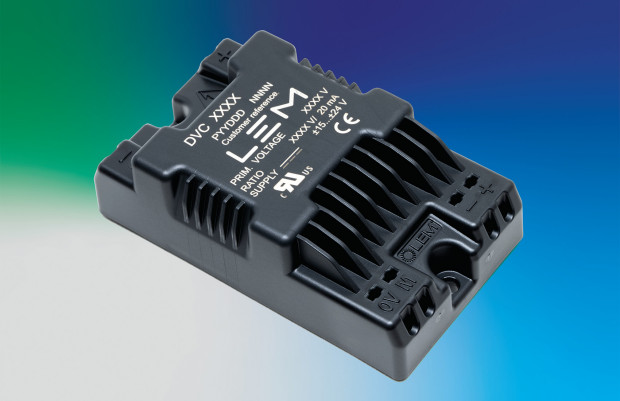

Przetworniki napięciowe DVC 1000 firmy LEM umożliwiają pomiar napięć AC, DC i impulsowych w zakresie do 1000 V przy zachowaniu izolacji galwanicznej do 4,2 kV między obwodem pierwotnym i wtórnym. Mogą one znaleźć zastosowanie m.in. w przemyśle oraz w instalacjach trakcyjnych; spełniają w tym zakresie wymogi najnowszych standardów IRIS (International Railway Industry Standards). Dzięki zastosowaniu wzmacniacza izolacyjnego nie wymagają dużych zewnętrznych komponentów izolacyjnych i mogą być zamykane w obudowach o wymiarach 89 x 51 x 29 mm. Są do nich dostępne opcjonalne adaptery do montażu na szynie DIN.

Wszystkie przetworniki DVC 1000 charakteryzują się dokładnością pomiaru wynoszącą ±1% @ 25°C i ±1,7% dla zakresu -40...+85°C. Zapewniają szerokość pasma 35 kHz (-3 dB) i czas odpowiedzi 12...17 ms przy 90% napięcia nominalnego. W zależności od modelu i napięcia zasilania (od ±15 do ±24 V dla DVC 1000 i DVC 1000-B oraz 15...24 V dla DVC 1000-UI) ich pobór prądu wynosi od 12 do 22 mA przy braku napięcia wejściowego. Sygnał wyjściowy może być wyprowadzany w postaci prądowej ±30 mA (DVC 1000) lub napięciowej ±10 V (DVC 1000-B) dla wejściowego napięcia szczytowego ±1500 V. Dostępna jest też wersja z wyjściem prądowym unipolarnym 4...20 mA (ozn. DVC 1000-UI).

Przetworniki DVC 1000, podobnie jak wszystkie pozostałe modele z oferty LEM zawierają oznaczenie CE i są objęte 5-letnią gwarancją.
