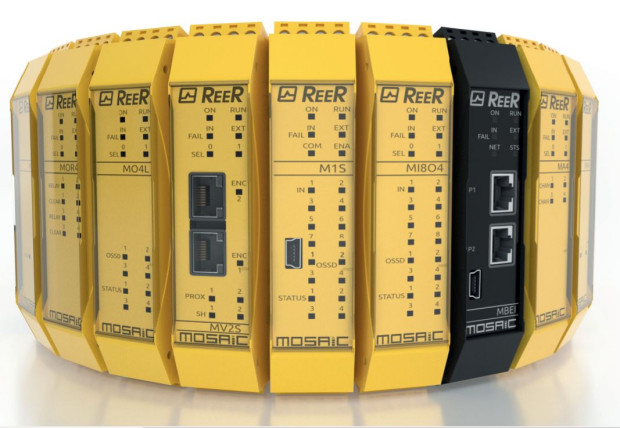

Sterowniki bezpieczeństwa Mosaic

Mosaic firmy REER to seria modułowych, konfigurowalnych sterowników bezpieczeństwa, przeznaczonych do ochrony maszyn lub instalacji przemysłowych.

Sterownik Mosaic to niewielkie, uniwersalne urządzenie, które jest w stanie monitorować działanie wielu czujników bezpieczeństwa, takich jak: kurtyny świetlne bezpieczeństwa, skanery laserowe, fotokomórki, przełączniki mechaniczne, maty, przyciski zatrzymania awaryjnego, kasety sterowanie oburęcznego, wysyłając w razie zagrożenia sygnał do elementów wykonawczych, wyłączających chronioną maszynę czy urządzenie.

System ze sterownikiem Mosaic oferuje wiele zalet w porównaniu z rozwiązaniami bezpieczeństwa, opartymi na tradycyjnych elementach, takich jak przekaźniki: mniejsza liczba elementów systemu oraz tym samym okablowania, szybsze wykonanie szaf sterowniczych, umożliwienie skonfigurowania odpornych na manipulacje systemów bezpieczeństwa, umożliwienie niezbędnej konfiguracji logicznej za pomocą interfejsu graficznego, ułatwienie konserwacji maszyny za pośrednictwem karty pamięci MCM. Dzięki modułom MCT , części systemu Mosaic mogą być zdecentralizowane i zainstalowane w szafkach sterowniczych oddalonych od urządzenia nadrzędnego M1.

System Mosaic składa się z jednostki głównej M1 (M1S) oraz maksymalnie z 14 modułów rozszerzeń, podłączanych do M1 poprzez szynę magistrali MSC. Konfiguracja maksymalna: 128 wejść, 16 par wyjść bezpieczeństwa OSSD, 16 wejść blokady restartu ze sprzężeniem zwrotnym E/O i 32 wyjścia statusu.

Podstawowe dane techniczne:

Dyrektywy i normy: 2006/42/EC; 2004/108/EC; 2006/95/EC;CEI EN 61131-2; EN ISO 13849-1; EN ISO 13849-2; EN 954-1; IEC/EN 61496-1; IEC/EN 62061; IEC 61508-1; IEC 61508-2; IEC 61508-3; IEC 61784-3; IEC/TS 62046 Ed. 2; UL (C+US); ANSI /UL 1998

Poziom bezpieczeństwa wyjść statusu: SIL 1 - SILCL1 - PL c

Stopień ochrony: IP20 – obudowa;  / IP 2X - zaciski

Montaż: szyna DIN wg EN 50022-35

Podłączenie: zaciski śrubowe

Zakres temperatur pracy: – 10° C …+55° C

Napięcie zasilania: 24 V DC ± 20%

Wymiary modułu: 108 x 22,5 x 114,5 mm

Sygnalizacja: diody LED do sygnalizacji statusów i diagnostyki
