Płyta bazowa formatu 3,5” do modułów SMARC 2.0 z mikroprocesorami ARM

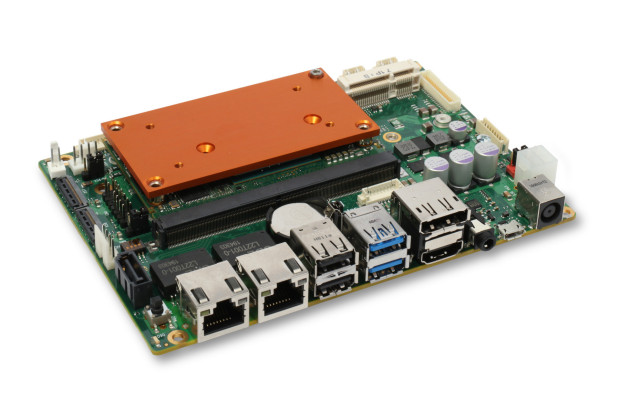

Firma congatec wprowadziła na rynek nową płytę bazową do modułów SMARC 2.0 bazujących na mikroprocesorach ARM, oznaczoną symbolem conga-SMC1. Jest to płyta formatu 3,5” o rozkładzie linii I/O zoptymalizowanym do współpracy z całą rodziną produkowanych przez congatec modułów z mikroprocesorami NXP i.MX8, dostępnych obecnie w 12 wariantach od i.MX 8M Mini po i.MX 8QuadMax, różniących się mocą obliczeniową.

Płyta conga-SMC1 umożliwia obecnie współpracę z kamerami MIPI, które mogą być podłączane do niej bezpośrednio. Dwa wbudowane gniazda MIPI-CSI 2.0 pozwalają na budowanie systemów z przestrzenną analizą obrazu, używanych m.in. w pojazdach autonomicznych. Na panelu czołowym znajdują się porty 2 x Gigabit Ethernet (RJ45), 2 x USB 2.0, USB 2.0 OTG, 2 x USB 3.0/3.15, audio Jack, HDMI i DP++.

Na płycie dostępne są ponadto interfejsy:

• SATA 3 do podłączenia napędu HDD/SSD,
• M.2 Type E 2230 (I²S, PCIe Gen3, USB 2.0),
• M.2 Type B 2242/2280 (2 x PCIe Gen 3, USB 2.0),
• mPCIe full/half size (z obsługą PCIe Gen3 i USB 2.0),
• Micro SIM (multipleksowane pomiędzy M.2 Type B i mini PCIe),
• 2 x RS 232/422/485 + 2 x RS232,
• 2 x CAN, SPI/eSPI, I²C,
• LVDS 18/24-bit. single/dual channel,
• gniazdo karty MicroSD,
• do 8 linii GPIO.

Opcjonalnym wyposażeniem, dostępnym w zależności od zastosowanego mikroprocesora są dwa porty eDP/DSI. Płyta może pracować pod kontrolą systemów operacyjnych Linux, Yocto i Android.
