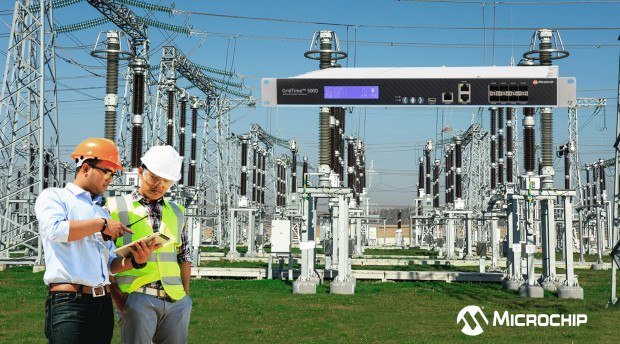

Serwer czasowy GNSS do sieci energetycznych

Elektrownie i podstacje korzystają z szybkich sieci komunikacyjnych do transmisji krytycznych danych, w tym informacji o stanie sieci i awariach, danych pomiarowych i trendów. Aby zsynchronizować komunikację i zapewnić ciągłość wymiany danych w sieci, podstacje wymagają precyzyjnego pomiaru czasu, co pozwala uniknąć ryzyka wystąpienia fałszywych sygnałów wyzwalających i zapewnić dokładne znaczniki czasowe. Firma Microchip opracowała konfigurowalny programowo serwer czasu GridTime 3000 GNSS, mający pomóc operatorom sieci energetycznych w spełnieniu tych wymagań.

GridTime 3000 generuje precyzyjne sygnały czasu i częstotliwości do synchronizacji systemów komunikacyjnych. Zawiera wiele wejść czasowych, mających zapewnić poprawną pracę urządzenia w przypadku zakłóceń sygnału GNSS, spowodowanych np. złą pogodą, zakłóceniami środowiskowymi lub celowym zagłuszaniem/fałszowaniem sygnału. Jako źródło wewnętrznego sygnału wzorcowego dostępne są trzy opcje: standardowy oscylator kwarcowy z kompensacją temperatury (VCTCXO), oscylator kwarcowy z układem kontroli temperatury (OCXO) i oscylator rubidowy.

Nowy serwer czasu jest zgodny z wymogami norm branżowych IEC 61850-3 oraz IEEE 1613-2009 w zakresie wymogów środowiskowych i protokołów komunikacyjnych. Zapewnia dużą odporność na elektryczne stany nieustalone i ekstremalne warunki środowiskowe, w tym dużą temperaturę i wilgotność. Zawiera kryptograficzny sprzętowy moduł bezpieczeństwa z obsługą standardów RSA i AES, zapewniający ochronę przed nieautoryzowaną konfiguracją z wykorzystaniem złośliwego kodu. Zaprojektowany zgodnie z sugestiami użytkowników, został wyposażony w 10 portów 1000BASE-T Ethernet (1 Gbps) do szybkiej synchronizacji czasu przy użyciu protokołów Precision Time Protocol (PTP) i Network Time Protocol (NTP).

Zarządzanie serwerem GridTime 3000 GNSS odbywa się z poziomu narzędzia CMT (Clock Management Tool), dostępnego z poziomu przeglądarki internetowej.
