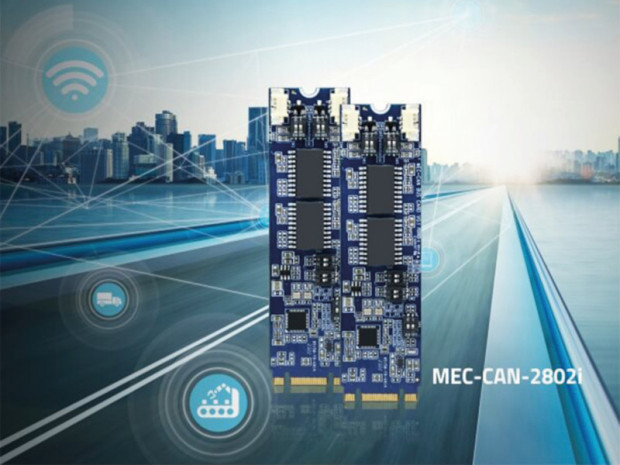

Moduł rozszerzający do gniazda M.2 z dwoma interfejsami CAN

MEC-CAN-2802i to moduł rozszerzający do komputerów embedded i urządzeń IoT, przystosowany do montażu w gnieździe M.2 2280 (B+M Key). Umożliwia dodanie do systemu dwóch interfejsów CAN, wyprowadzanych na gniazdach DB9, połączonych ze złączami na płytce za pośrednictwem 30-centymetrowych kabli.

MEC-CAN-2802i został zrealizowany na bazie chipsetu Intel Q470E, kontrolerów CAN F81601 i transceivera ADM3057E. Obsługuje protokół 2.0B EFF oraz wcześniejszy 2.0A SFF. Zapewnia izolację galwaniczną do 2,5 kV oraz odporność na wyładowania ESD do 15 kV, przenoszone przez powietrze i do 8 kV, przenoszone przez kontakt. Jest przystosowany do pracy w przemysłowym zakresie temperatury otoczenia od -40 do +85°C.

Pozostałe właściwości:

• przepustowość do 1 Mbps,
• wbudowany rezystor dopasowujący 120 Ω,
• pobór prądu 400 mA @ 3,3 V,
• częstotliwość taktowania szyny CAN do 24 MHz,
• zgodność ze specyfikacją PCI-Express Base Rev.2.0,
• obsługa standardu ISO 11898 high speed,
• zgodność z systemami operacyjnymi Windows 7/8/8.1/10/11 oraz Linux Kernel w wersjach 3.4 i wyższych.
