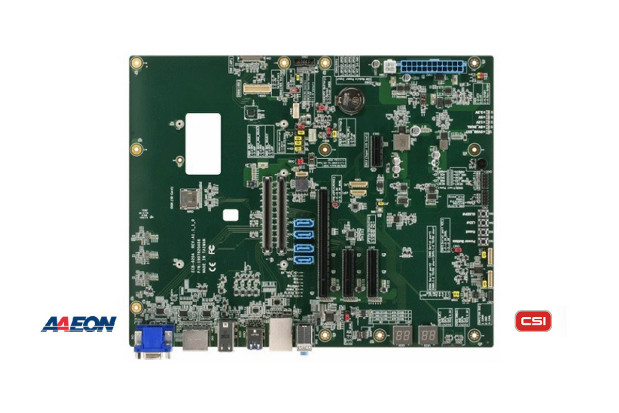

W projektach embedded, gdzie liczy się stabilna architektura, łatwość integracji i możliwość elastycznego rozbudowania systemu, płyta nośna AAEON ECB-920A-A11 stanowi solidną podstawę do tworzenia zaawansowanych platform obliczeniowych. Ten model, zgodny ze standardem COM Express Rev. 3.0 w wariantach Type 6 oraz Type 10, stanowi solidną bazę sprzętową dla modułów procesorowych. A ponadto znacząco przyspiesza czas przejścia od prototypu do gotowego produktu.
Dzięki formatowi ATX, bogatej sekcji I/O oraz licznym magistralom rozszerzeń, płyta sprawdza się zarówno w projektach przemysłowych, jak i w rozwiązaniach wymagających intensywnej komunikacji lub zaawansowanej obsługi grafiki.
Najważniejszym elementem wyróżniającym ECB-920A-A11 jest jej zgodność ze standardem COM Express. Zapewnia ona pełną kompatybilność z szeroką gamą modułów CPU. Ponadto zastosowane podwójne gniazdo COM (Row A/B oraz Row C/D) daje możliwość podwójnej instalacji. Zarówno modułów Type 6, dominujących w zastosowaniach multimedialnych i przemysłowych, jak i modułów Type 10, stosowanych często w projektach o mniejszych wymaganiach przestrzennych.
Zastosowana płyta ma format ATX (305 × 244 mm), co ułatwia integrację z typowymi obudowami komputerowymi, systemami chłodzenia oraz zasilaczami ATX. Dzięki temu użytkownik może skupić się na warstwie projektowej, bez konieczności budowania niestandardowej infrastruktury sprzętowej.
Jednym z najmocniejszych punktów tej konstrukcji jest wyposażenie w trzy sloty PCI Express:
Tak rozbudowana sekcja PCIe pozwala na projektowanie systemów o wysokiej modularności i znaczącej możliwości rozbudowy w przyszłości. Jest to szczególnie istotne w sektorze automatyki i systemów przemysłowych.
Płyta oferuje szeroką paletę interfejsów graficznych, dzięki czemu dopasowuje się zarówno do nowoczesnych, jak i starszych paneli:
Tak zróżnicowany zestaw interfejsów graficznych otwiera drogę do projektowania systemów multimedialnych, digital signage lub rozwiązań operatorskich, w których wysoka jakość obrazu ma kluczowe znaczenie.
ECB-920A-A11 wyposażono w cztery porty SATA III 6 Gb/s. Co umożliwia tworzenie wydajnych i elastycznych konfiguracji pamięci masowej. Obejmują one zarówno tradycyjne dyski HDD jak i przemysłowe SSD. A także rozwiązania oparte na macierzach RAID, stosowanych w systemach rejestrujących lub intensywnie przetwarzających dane.
Zestaw ośmiu portów USB obejmuje:
Szeroka dostępność USB ułatwia integrację urządzeń peryferyjnych zarówno w środowisku laboratoryjnym, jak i produkcyjnym.
Płyta została wyposażona w pełny zestaw interfejsów przemysłowych, które pozwalają na bezpośrednie podłączenie urządzeń sterujących i czujników:
Dopełnieniem wyposażenia jest kodek audio Realtek ALC892. Zapewnia on obsługę wejścia liniowego, wyjścia audio i mikrofonu. Co bywa przydatne szczególnie w systemach operatorskich, stanowiskach testowych lub kioskach interaktywnych.
ECB-920A-A11 została zaprojektowana jako płyta klasy przemysłowej, zdolna do pracy w wymagających środowiskach:
Wytrzymałość ta w połączeniu z zastosowaniem wysokiej jakości komponentów czyni płytę odpowiednią do pracy w systemach ciągłych, wymagających stabilności i wysokiej dostępności.
Dzięki swojej konstrukcji, bogatemu zestawowi interfejsów oraz pełnej zgodności ze standardem COM Express, ECB-920A-A11 z powodzeniem sprawdza się w systemach przemysłowych i automatyce. Tam, gdzie wymagane są liczne porty I/O oraz stabilna komunikacja z urządzeniami zewnętrznymi. Jest również naturalnym wyborem dla rozbudowanych paneli operatorskich i aplikacji HMI, korzystających z różnorodnych interfejsów wyświetlania. Ponadto w środowiskach developerskich służy jako uniwersalna platforma do prototypowania modułów Type 6 i Type 10. Umożliwia tym samym szybkie przejście od koncepcji do gotowego rozwiązania. Dodatkowo jej szerokie możliwości rozbudowy dzięki slotom PCIe predestynują ją do zastosowań edge computing i instalacji wykorzystujących akcelerację AI. Sprawdza się także w systemach digital signage, infokioskach oraz wszelkich rozwiązaniach wymagających pracy wielomonitorowej. Zaś obecność portów COM, magistrali CAN i linii GPIO może być skutecznie wykorzystywana w projektach komunikacyjnych oraz w aplikacjach odpowiedzialnych za akwizycję danych i obsługę licznych urządzeń przemysłowych.
