Panel HMI Technoshot TS2000 od Fuji Electric

Druga ekonomiczna seria paneli od Fuji Electric skupiająca się na rozbudowanych możliwościach komunikacji i kontroli procesów.

Seria TECHNOSHOT składa się z dwóch pod-serii produktowych. Każda z nich została zaprojektowana, z naciskiem na inne aspekty HMI:
a) wizualizacja i zaawansowane funkcje sieciowe - TS1000 (opisana jako inny produkt)
b) duże możliwości komunikacyjne i kontrolne - TS2000

Panele TS2000 to dwa modele różniące się wbudowaną opcją portu Ethernet, czytnika kart SD i możliwością dołączenia opcjonalnych modułów.

Specyfikacja:

• ekran 5.7"
• 320x240 px
• TFT color
• podświetlenie LED
• ekran rezystancyjny
• 3x port szeregowy (przełączane RS-232C lub RS-422/485)
• 1x Ethernet
• komunikacyjne moduły opcjonalne: OPCN-1, T Link, CC-Link, Ethernet, PROFIBUS-DP, SX bus, DeviceNet, FL-net
• 1x USB (typ A), 1x USB (typ mini B)
• temperatura pracy 0-50 st.
• IP65 (przy użyciu opcjonalnej uszczelki) - przedni panel
• IP20 - tylni panel

Najważniejsze funkcje:

• Obsługa receptur
• Możliwość otwarcia do 8 portów komunikacyjnych
• Zapis i odczyt programu sterowników PLC
• Obsługa wielu języków
• Rysowanie trendów zmian obserwowanych wartości
• Funkcja serwera i klienta FTP
• Rejestr wykonanych operacji urządzenia/operatorów
• Obsługa internetowej kamery
• Współpraca z serwerami danych (MES)
• Poziomy dostępu użytkowników do konkretnych funkcji
• Możliwość montażu pionowego

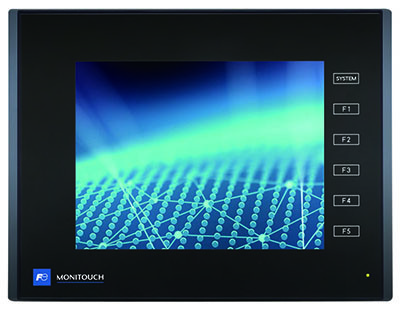

Koncepcja HMI TS2060 i TS2060i to małe rozmiary i wielkie możliwości komunikacyjne. Oba panele mają wyświetlacze o przekątnej 5,7" (QVGA)z rozdzielczością ekranu na poziomie 320 × 240. Podświetlenie zapewniane jest przy użyciu technologii LED.

Transmisja szeregowa odbywa się przez dwa porty z interfejsem fizycznym RJ45, opcjonalny moduł z gniazdem D-Sub (9-pinowy) i jeden port LAN (TS2060i). Projektując serię TS2000, producent skupił się w większym stopniu na możliwościach rozbudowy panelu o opcjonalne komponenty komunikacyjne. Dzięki temu, urządzenie ma możliwość wymiany danych z takimi sieciami jak: OPCN-1, T-Link, CC-Link, Ethernet, PROFIBUS-DP, SX bus, DeviceNet, FL-net. W znacznym stopniu zwiększa to możliwości paneli oraz poszerza zakres ich zastosowań.
