Seria TPC-100W - rodzina paneli gotowa na przyszłość przemysłu

CSI S.A.

Advantech prezentuje nowoczesną i uniwersalną serię TPC-100W - rodzinę paneli operatorskich zaprojektowanych z myślą o rosnących wymaganiach Przemysłu 4.0. Seria ta obejmuje cztery modele różniące się wielkością ekranu - TPC-107W (7"), TPC-110W (10,1"), TPC-115W (15,6") oraz TPC-121W (21,5") - co pozwala na optymalne dopasowanie rozwiązania do specyfiki aplikacji, od kompaktowych stanowisk operatorskich, po rozbudowane systemy wizualizacji SCADA.

Wszystkie urządzenia z tej serii łączy wspólna architektura sprzętowa oparta na energooszczędnym, czterordzeniowym procesorze ARM Cortex-A53 i.MX 8M Mini, który zapewnia odpowiednią moc obliczeniową dla aplikacji HMI, wizualizacji procesów, obsługi aplikacji webowych czy lekkich systemów MES. W połączeniu z 4 GB pamięci RAM DDR4 i 16 GB wbudowanej pamięci eMMC, panele z serii TPC-100W oferują płynną i stabilną pracę w środowisku przemysłowym.

Seria została zaprojektowana z myślą o wysokiej odporności – bezwentylatorowa konstrukcja, odporność frontu na kurz i wodę zgodna z IP66, a także możliwość pracy w szerokim zakresie temperatur od -20°C do 60°C czynią te urządzenia wyjątkowo niezawodnymi. Dzięki zintegrowanym portom RS-232/422/485, RS-485, CAN 2.0B, USB i GbE LAN seria TPC-100W doskonale sprawdza się w aplikacjach, które wymagają zarówno lokalnego sterowania, jak i komunikacji z systemami nadrzędnymi. Wbudowane funkcje VNC i przeglądarki internetowe umożliwiają szybkie tworzenie aplikacji webowych oraz łatwą konfigurację.

Co istotne, panele wspierają systemy operacyjne Linux Yocto 3.3 z pełną obsługą grafiki QT oraz Android 10, umożliwiając użytkownikom elastyczny dobór platformy systemowej, a tym samym łatwe wdrożenie własnych aplikacji przemysłowych. To także produkty zgodne z certyfikacją Arm SystemReady IR, co oznacza uproszczoną integrację i wysoką kompatybilność z szerokim ekosystemem oprogramowania.

Dzięki tak spójnemu podejściu konstrukcyjnemu, użytkownik zyskuje możliwość standaryzacji systemów operatorskich w całym zakładzie – niezależnie od wielkości aplikacji. To czyni serię TPC-100W rozwiązaniem szczególnie atrakcyjnym dla integratorów, producentów OEM oraz działów utrzymania ruchu poszukujących niezawodnej i skalowalnej platformy HMI.

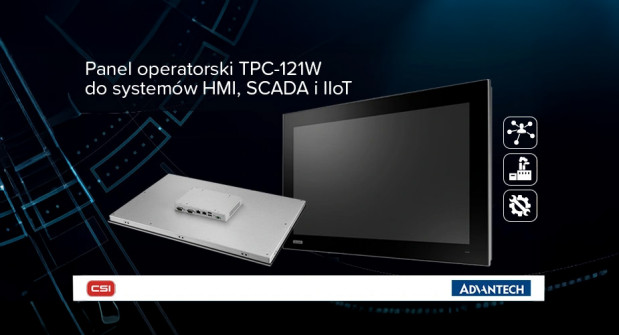

TPC-121W – 21,5" panel HMI z ARM Cortex-A53 do zaawansowanych aplikacji przemysłowych

Advantech TPC-121W to nowoczesny, 21,5-calowy panel operatorski zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Wyposażony w czterordzeniowy procesor NXP ARM Cortex-A53 i.MX 8M Mini oraz ekran dotykowy P-CAP o rozdzielczości Full HD, TPC-121W łączy w sobie wysoką wydajność, niezawodność i elastyczność, spełniając potrzeby nowoczesnych systemów automatyki przemysłowej.

TPC-121W – szczegółowe dane techniczne

Model TPC-121W wyróżnia się 21,5-calowym ekranem TFT LCD o rozdzielczości 1920 x 1080 pikseli, oferującym jasność 250 cd/m² i kontrast 1000:1. Ekran wyposażony jest w pojemnościowy panel dotykowy (P-CAP) z 10-punktowym dotykiem, co zapewnia precyzyjną i intuicyjną obsługę.

Sercem urządzenia jest czterordzeniowy procesor NXP ARM Cortex-A53 i.MX 8M Mini o taktowaniu 1,6 GHz, wspierany przez 4 GB pamięci DDR4 RAM oraz 16 GB pamięci eMMC. Dodatkowo, TPC-121W posiada 1 MB pamięci FRAM, która zabezpiecza dane w przypadku nagłej utraty zasilania.

Panel oferuje szeroki zakres interfejsów komunikacyjnych, w tym dwa porty LAN 10/100/1000 Mbps, z których jeden wspiera standard IEEE 802.3at PoE-PD, dwa porty USB 2.0 typ A, jeden port USB 2.0 typ B oraz dwa porty szeregowe (RS-485 i RS-232/422/485), z których jeden obsługuje protokół CAN 2.0B z programowalną prędkością do 1 MB/s. Urządzenie wspiera również opcjonalne moduły mPCIe, umożliwiające rozszerzenie funkcjonalności o dodatkowe interfejsy, takie jak Wi-Fi czy Bluetooth.

Obudowa TPC-121W została zaprojektowana z myślą o trudnych warunkach przemysłowych – front panelu spełnia normę IP66, a urządzenie może pracować w temperaturach od -20°C do 60°C. Montaż panelu jest możliwy zarówno w standardzie VESA, jak i poprzez montaż panelowy, co zapewnia elastyczność w integracji z różnymi systemami.

Zastosowania i podsumowanie

Dzięki swojej wydajności, niezawodności i elastyczności, TPC-121W znajduje zastosowanie w wielu obszarach przemysłu:

  • Automatyka maszynowa - precyzyjna kontrola i monitorowanie procesów produkcyjnych.
  • Systemy SCADA i MES - integracja z systemami nadzoru i zarządzania produkcją.
  • Terminale operatorskie - intuicyjna obsługa maszyn i urządzeń przez operatorów.
  • Zarządzanie energią - monitorowanie i optymalizacja zużycia energii w zakładach przemysłowych.

Dzięki obsłudze systemów Linux Yocto i Android, TPC-121W umożliwia łatwą integrację z nowoczesnymi aplikacjami webowymi, co czyni go idealnym rozwiązaniem dla przemysłu 4.0. Jego solidna konstrukcja, szeroki zakres temperatur pracy oraz bogaty zestaw interfejsów komunikacyjnych sprawiają, że jest to niezawodne narzędzie w wymagających środowiskach przemysłowych.

Dla klientów poszukujących nowoczesnych, elastycznych i niezawodnych rozwiązań HMI, TPC-121W stanowi doskonały wybór, łącząc zaawansowaną technologię z praktycznymi funkcjonalnościami niezbędnymi w nowoczesnym przemyśle.
